2.2.95. Создание тайлового набора по растру

Инструмент создает тайлы в формате NGM (.ngrc) на основе GDAL-совместимого набора растровых геоданных.

На входе:

  • Файл с палитрой - текстовый файл (расширение .txt), в котором описание цвета (формат RGBA) каждого значения растра занимает отдельную строку. Порядок записи: Значение Красный Зеленый Синий Непрозрачность. Например, для значения 23 присвоение абсолютно непрозрачного сиреневого цвета выглядит так: 23 200 162 200 255. Непрозрачность находится в пределах от 0 до 255, 0 - абсолютно прозрачный, 255 - абсолютно непрозрачный. Используйте пустой текстовый файл, чтобы составить исходную палитру (для одноканальных растров с палитрой) и для RGB/RGBA растров;

  • Исходный растр - RGB, RGBA, одноканальный серый или одноканальный с палитрой GDAL-совместимый растр;

  • Название тайлового набора - название набора тайлов, которое будет использовано для имени файла и для слоя в NGM;

  • Масштабные уровни - уровни, на которых будут отображаться тайлы. Имеются в виду стандартные уровни зумирования, например, как для карт OSM. Возможные вносимые значения: число, обозначающее один уровень, например, 10; диапазон уровней, например, 8-14; оставьте пустым для автоподбора уровней.

На выходе:

  • файл NGRC с тайловым набором.

../../_images/raster2tiles_input.png

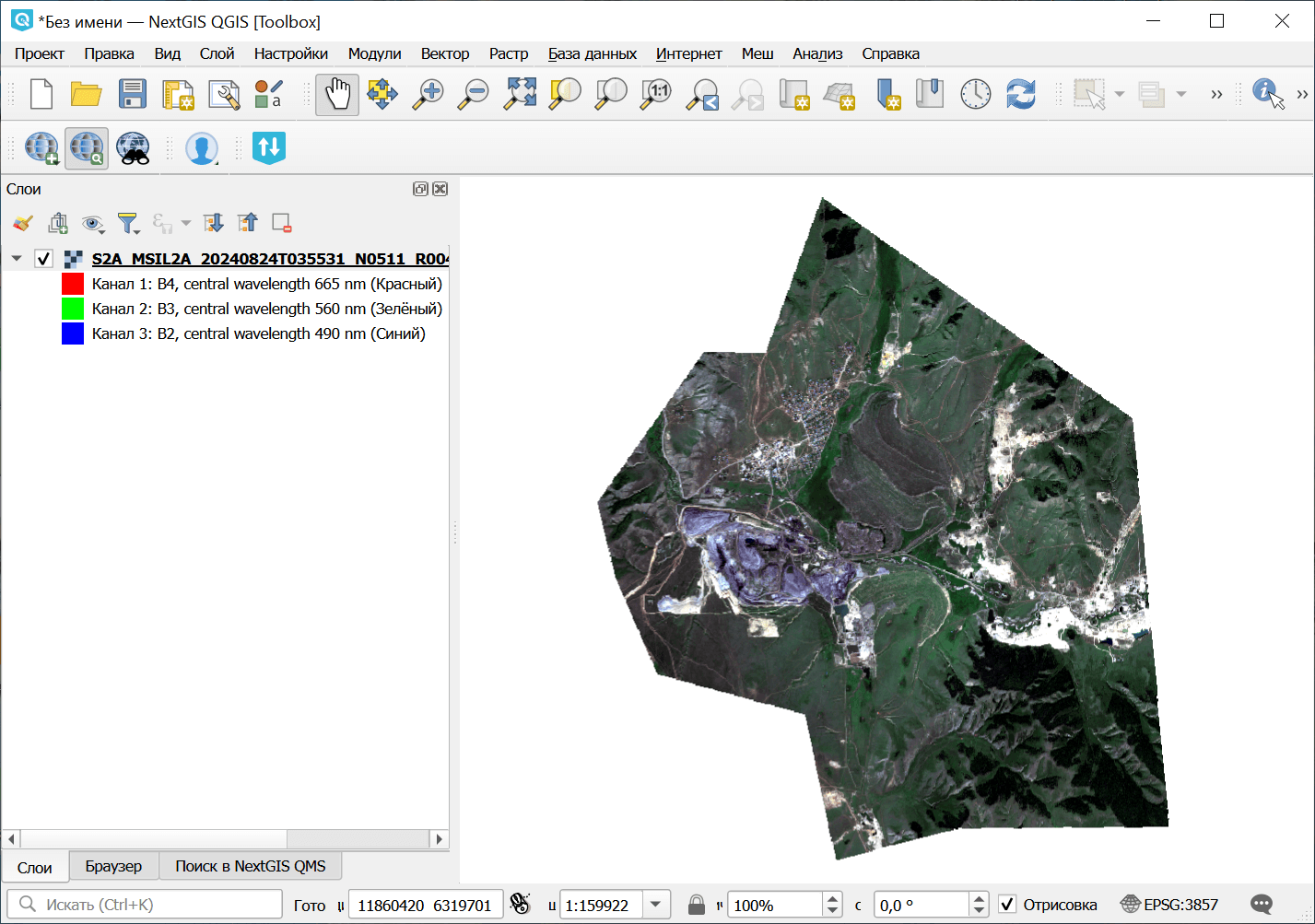

Рис. 2.70. Пример исходных данных

../../_images/raster2tiles_output.png

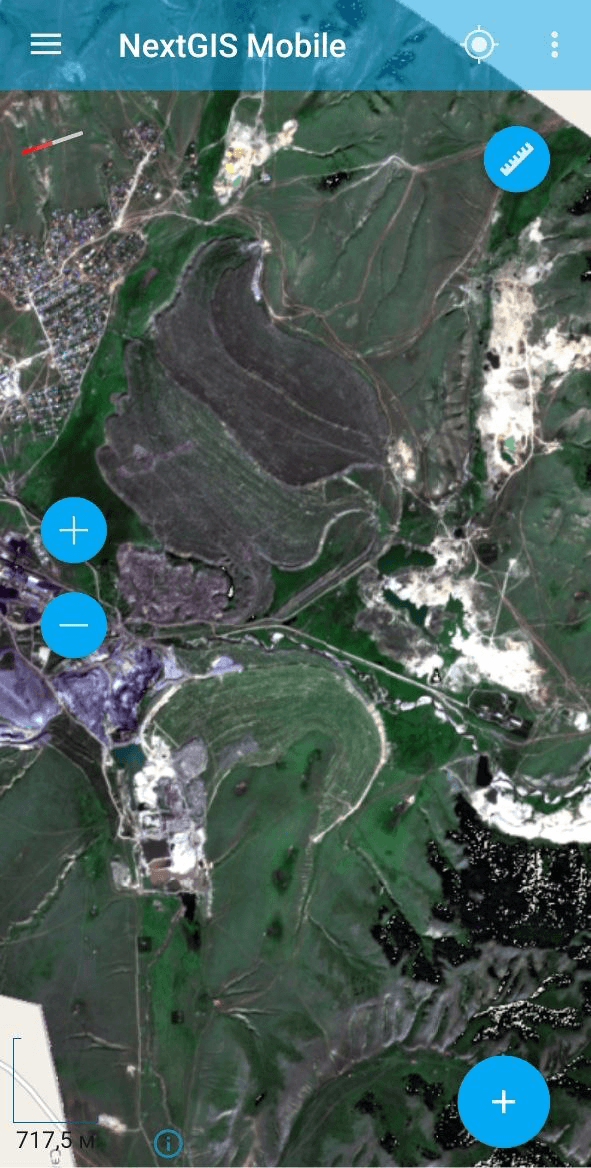

Рис. 2.71. Пример результата работы инструмента - файл .ngrc, добавленный в NextGIS Mobile

Запуск инструмента: https://toolbox.nextgis.com/t/raster2tiles

Попробуйте инструмент в действии, скачав наш пример:

Набор исходных данных для проверки работы инструмента. Внутри архива пошаговая инструкция.

Пример результата работы инструмента.
