2.2.47. Раскрасить карту по показателям

Инструмент помогает создать инфографику на основе таблицы с кодами регионов ОКАТО и числовыми значениями. В Веб ГИС создаётся картограмма - карта, где каждый регион окрашен своим цветом в зависимости от указанного значения. Можно настроить распределение цветов и подписи.

На входе:

  • Адрес Веб ГИС. Полный адрес Веб ГИС, например: https://sandbox.nextgis.com;

  • Логин. NextGIS ID или имя пользователя, имеющего права на запись в соответствующие ресурсы;

  • Пароль. Пароль пользователя Веб ГИС;

  • Идентификатор группы- в ней будет создана подгруппа, в которой будут находиться векторные слои и веб-карта. Номер ресурса группы в Веб ГИС - число, которым заканчивается адрес папки в строке браузера. Для Основной группы ресурсов ID=0;

  • Язык условных обозначений. Введите RU, чтобы получить текст на русском. Чтобы получить текст на английском, впишите EN или оставьте пустым;

  • Название вашей карты. Произвольный текст. Это название будет написано в углу экрана на карте;

  • URL таблицы Google/Yandex. Ссылка на таблицу в Google Sheets/Yandex Disk. Вместо ссылки можно указать идентификатор таблицы. В документе должен быть атрибут okato или oktmo, и ваш атрибут - числа или тексты. Сейчас инструмент работает только с российскими классификаторами ОКАТО и ОКТМО. Если будет атрибут NAME, то на карте будут названия.

  • Архив с выгрузкой региона с data.nextgis.com, в GeoPackage, GeoJSON, ESRI Shapefile.

На выходе:

  • Веб-карта в указанной Веб ГИС, содержащая слой полигонов и слой подписей и варианты их стилизации, которые можно комбинировать между собой.

Для полигонов создаются следующие стили:

  • Случайные цвета - каждому значению параметра соответствует свой оттенок;

  • Значения с постоянным интервалом - диапазон указанных в таблице значений делится на несколько отрезков, каждому из них присваивается свой цвет дискретного градиента;

  • Значения по квантилям.

Для подписей можно выбрать один из следующих вариантов:

  • Без подписей;

  • Подписи названий со значениями;

  • Только названия;

  • Только значения.

Запуск инструмента: https://toolbox.nextgis.com/t/infomap

../../_images/infomap_result_ru.png

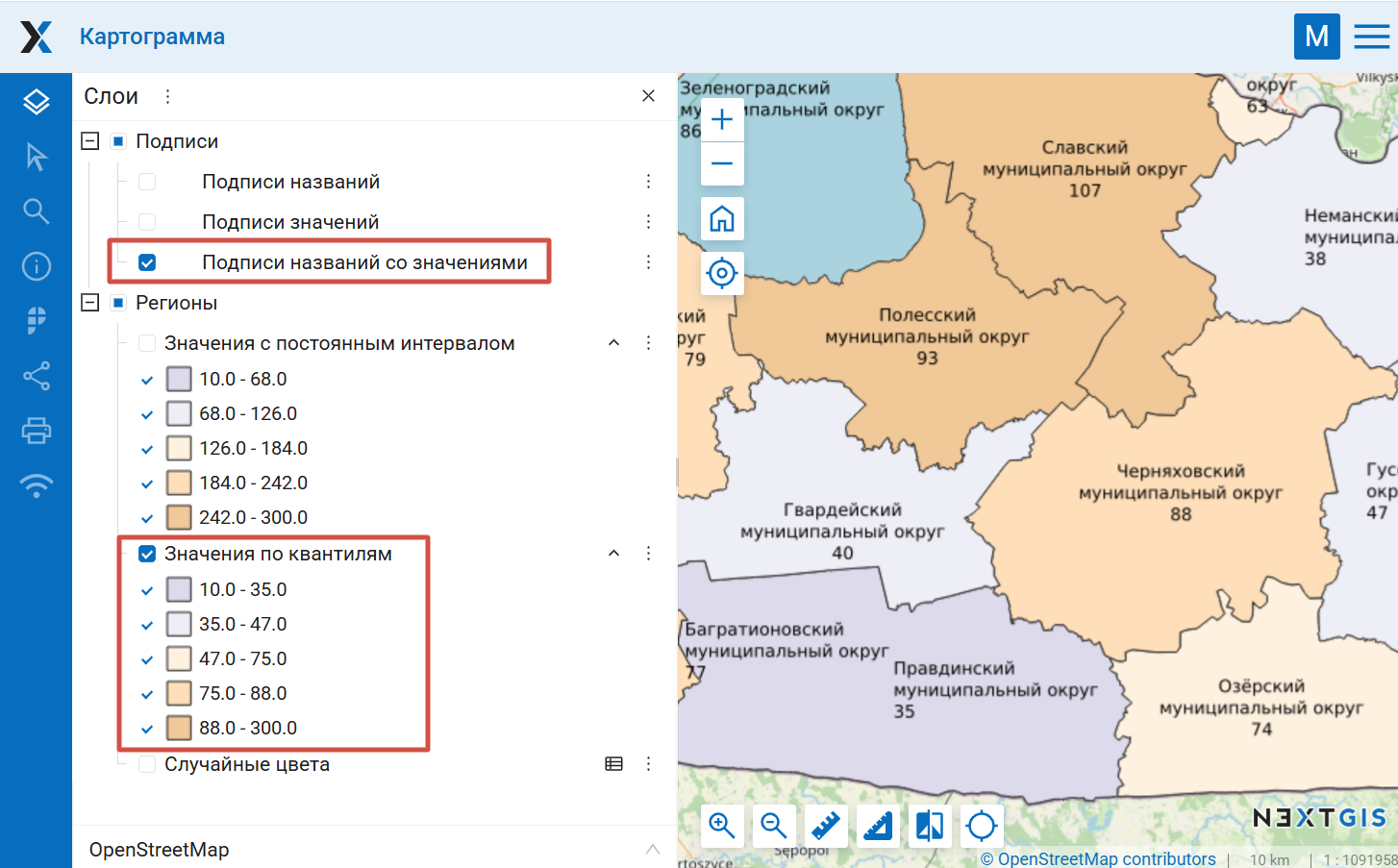

Рис. 2.27. Фрагмент полученной картограммы

Попробуйте инструмент в действии, скачав наш пример:

Набор исходных данных для проверки работы инструмента. Внутри архива пошаговая инструкция.

Пример результата работы инструмента.
