3.2.113. Список слоёв файла DWG / DXF

Позволяет получить из файла DWG или DXF список слоев с геометрией и количеством объектов в формате CSV.

На входе:

  • Исходный файл в форматах AutoCAD DWG / DXF

На выходе:

  • CSV с информацией о слоях

Запуск инструмента: https://toolbox.nextgis.com/t/autocad_file_schema

Пример работы инструмента:

../../_images/import_dwg_oda_input_ru.png

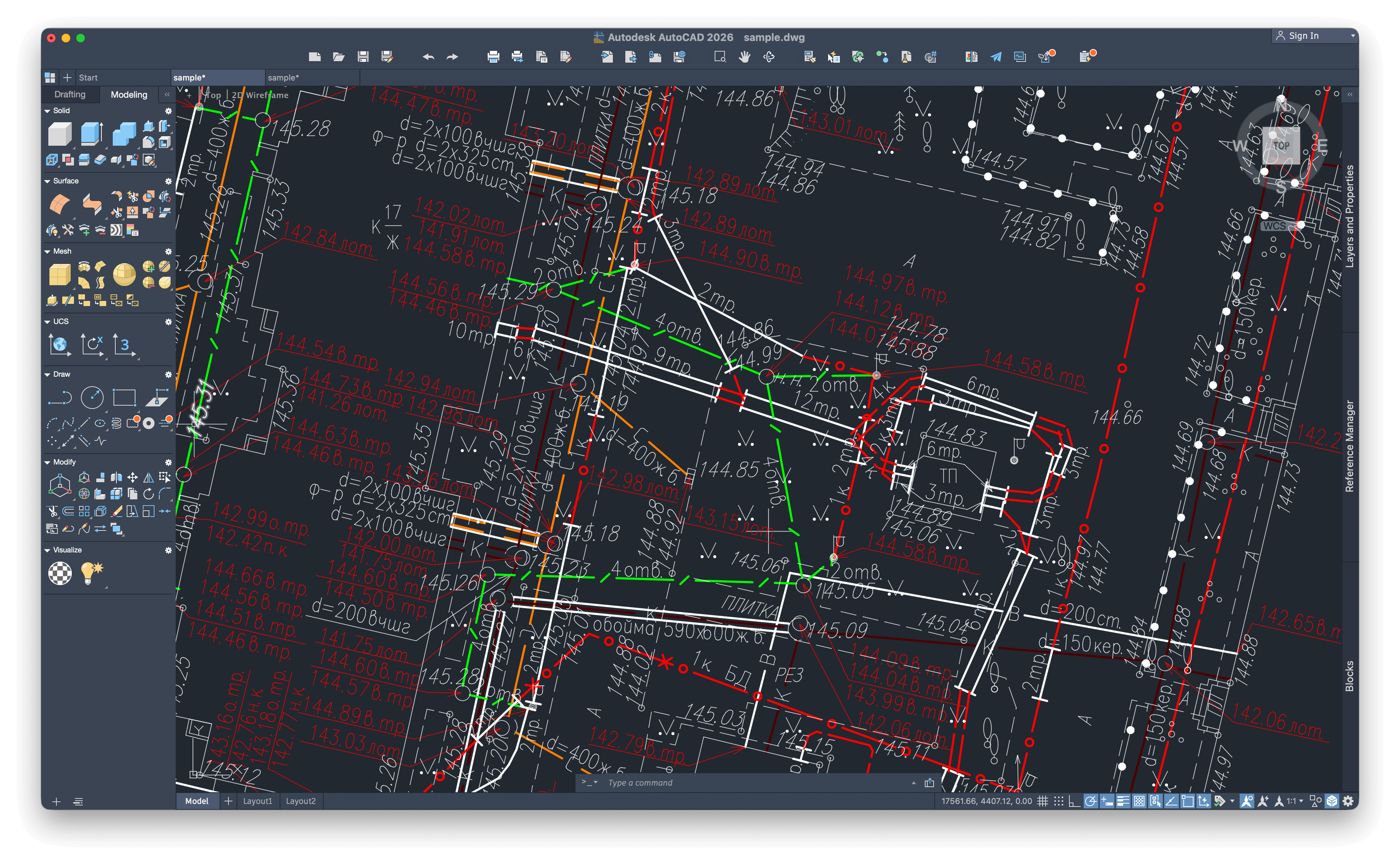

Рис. 3.116. Исходный чертёж в AutoCAD

../../_images/autocad_file_schema_result_ru.png

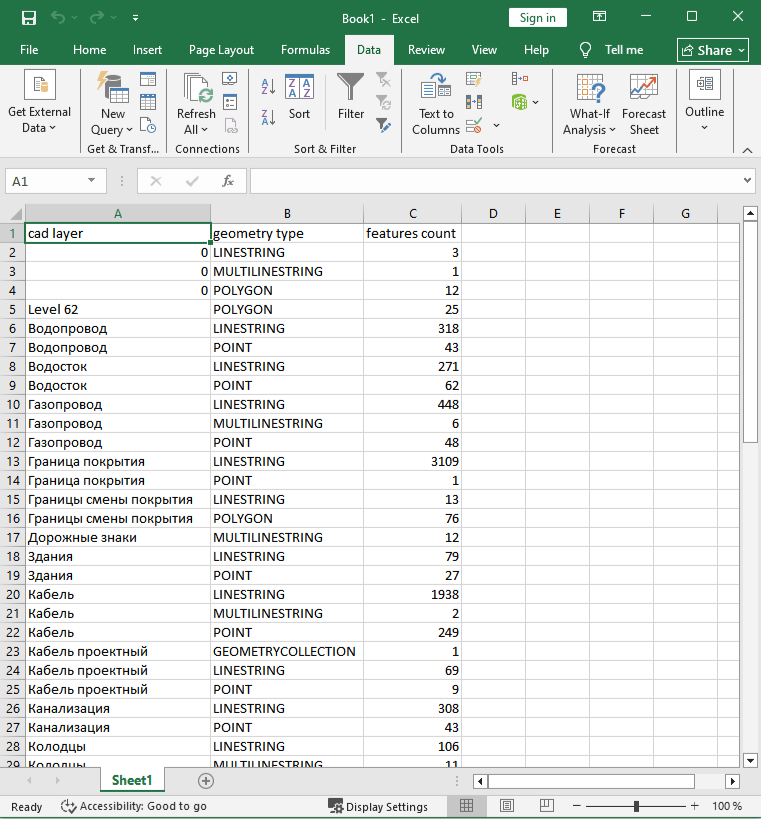

Рис. 3.117. Полученный файл CSV с информацией о слоях

Попробуйте инструмент в действии:

  1. Нажмите кнопку Демо над формой инструмента. Поля будут автоматически заполнены демонстрационными значениями.

  2. Нажмите кнопку Запустить.
