2.2.51. Расчет нормализованного разностного индекса¶
Инструмент осуществляет расчет нормализованного разностного индекса для двух любых входных изображений.
На входе:
GDAL-поддерживаемые растры (для расчёта будет использован первый канал)
Первый растр. Первый участник формулы расчёта НРИ. Например ближний ИК диапазон для NDVI;
Второй растр. Второй участник формулы расчёта НРИ. Например красный диапазон для NDVI.
На выходе:
Растр с нормализованных разностным индексом в формате GeoTiff.
Расчет осуществляется по формуле: (Первый растр - Второй растр) / (Первый растр + Второй растр). Значения пикселей результирующего растра находятся в диапазоне от -1 до 1.
Перед расчётом оба изображения приводятся в единый пространственный домен. Используется проекция и пространственное разрешение первого растра.
Примеры распространенных нормализованных разностных индексов:
NDVI - для оценки растительности (первый растр - съемка в ближнем инфракрасном диапазоне, второй - в красном диапазоне длин волн). Для данных Landsat 8: 5 и 4 каналы.
NDWI - для обнаружения водных объектов (первый растр - съемка в ближнем инфракрасном диапазоне, второй - в среднем инфракрасном диапазоне длин волн). Для данных Landsat 8: 5 и 6 каналы.
NDSI - для оценки снежного покрова (первый растр - съёмка в зеленом диапазоне, второй - в среднем инфракрасном диапазоне длин волн). Для данных Landsat 8: 3 и 6 каналы.
Пример работы инструмента:

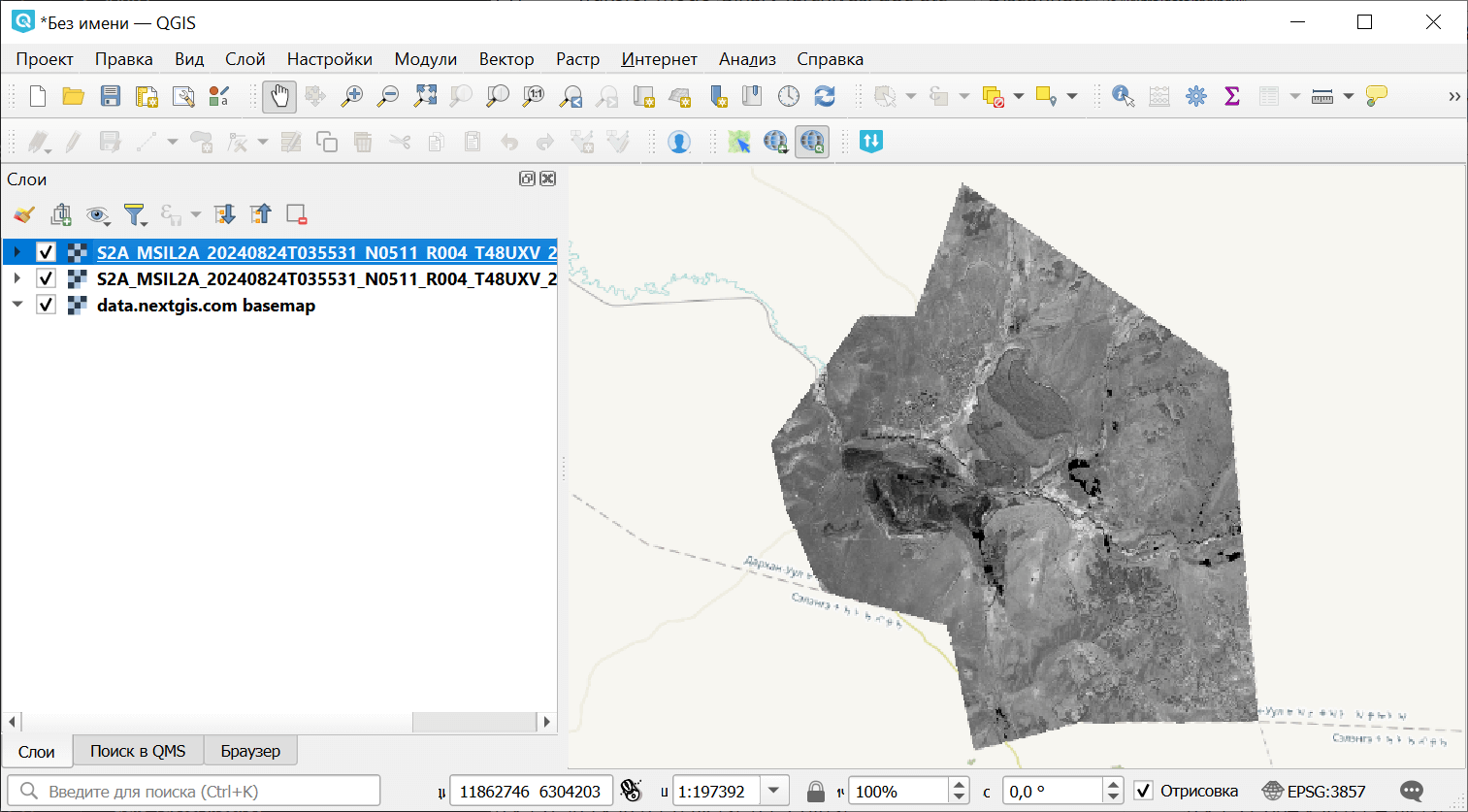

Рис. 2.44. Пример исходных данных¶

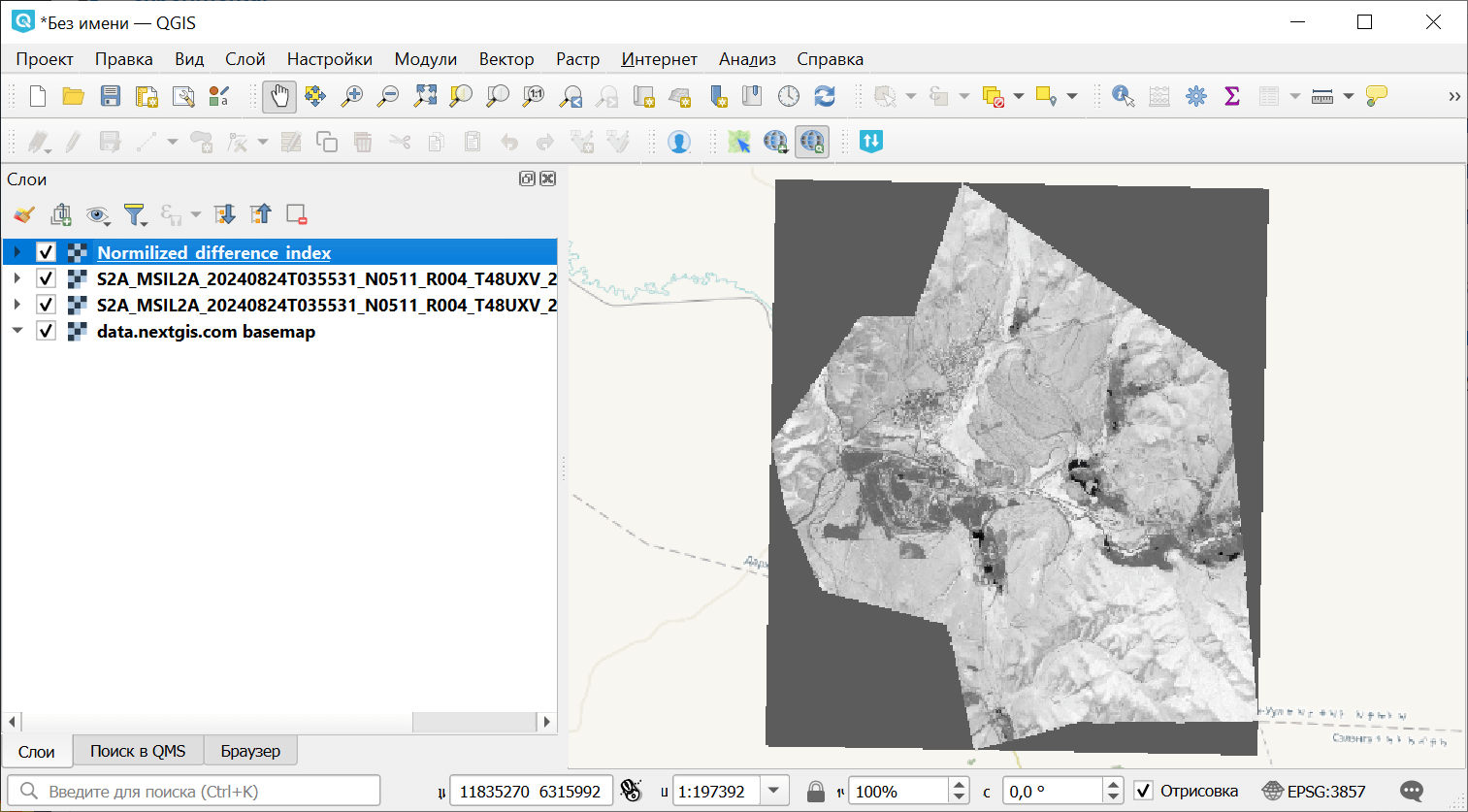

Рис. 2.45. Пример результата работы инструмента¶
Запуск инструмента: https://toolbox.nextgis.com/t/ndi
Попробуйте инструмент в действии, скачав наш пример:
Набор исходных данных для проверки работы инструмента. Внутри архива пошаговая инструкция.
Пример результата работы инструмента.
