15.8. Треки

NextGIS Mobile позволяет записывать и отображать треки. Устройство сохраняет точки во внутреннюю базу данных и объединяет их в линии для отображения на карте.

15.8.1. Настройка устройства

Чтобы воспользоваться функцией записи трека, необходимо разрешить приложению доступ к местоположению устройства в настройках устройства («Настройки» -> «Конфиденциальность» -> «Местоположение»).

Если вы хотите, чтобы записанные треки отображалсь в вашей Веб ГИС, нужно:

• Убедиться, что вы авторизованы в приложении (три точки справа - Настройки - Учётная запись).

• В блоке настроек «Мои треки» включить опцию «Передавать местоположение на сервер»:

Рис. 15.65. Передача местоположения на сервер включена

• Скопировать указанный разделе Мои треки UID устройства и добавить трекер в Веб ГИС.

Теперь записанные треки будут передаваться в Веб ГИС и вы сможете смотреть их на веб-карте.

15.8.2. Запись

Трек может быть записан двумя способами:

• В формате GPX;

• Как объект векторного слоя.

Запись трека в формате GPX

Для каждой точки трека сохраняется следующая информация: дата, время, скорость (км/ч), высота (в метрах), направление (азимут от направления на север по часовой стрелке, в градусах от 0 до 360), количество спутников (общее количество спутников GPS и ГЛОНАСС) и HDOP.

Чтобы начать запись трека, вызвовите главное меню тремя точками в правом верхнем углу и выберите Начать запись трека

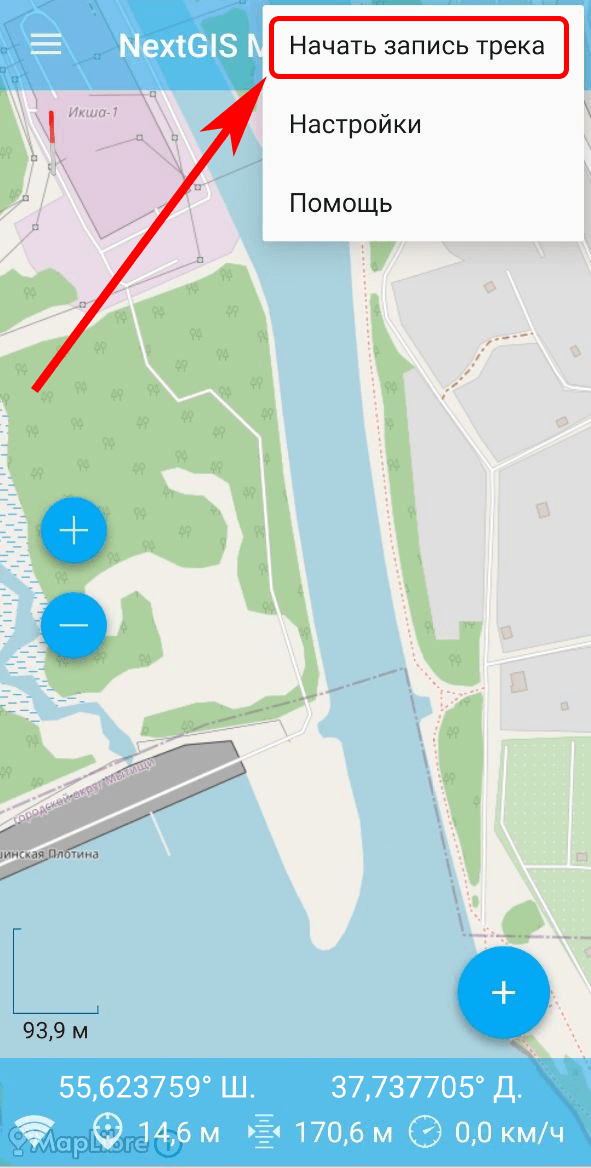

Рис. 15.66. Начать запись трека

Запись трека выполняется в фоновом режиме. Если вы первый раз записываете трек в приложении, оно запросит дополнительные разрешения (диалоги могут отличаться в зависимости от операционной системы):

• Использование геолокации в фоне - нужно выбрать разрешить в любом режиме;

• Отключение энергосбережения - чтобы запись трека не прерывалась, нужно отключить оптимизацию энергопотребления для NextGIS Mobile.

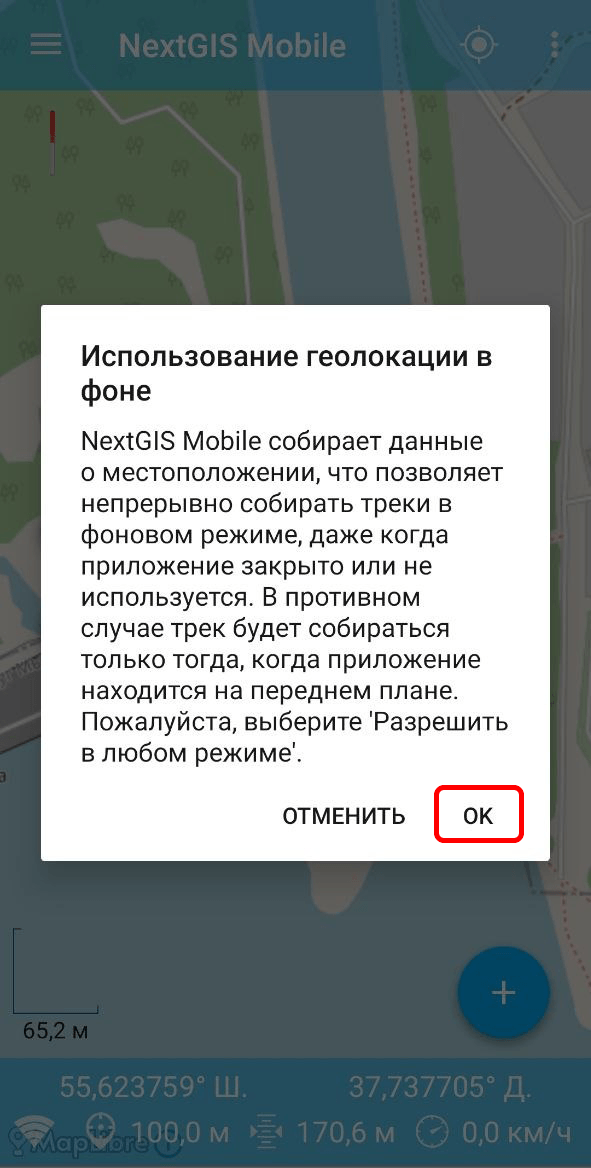

Рис. 15.67. Запрос доступа к геолокации в фоне

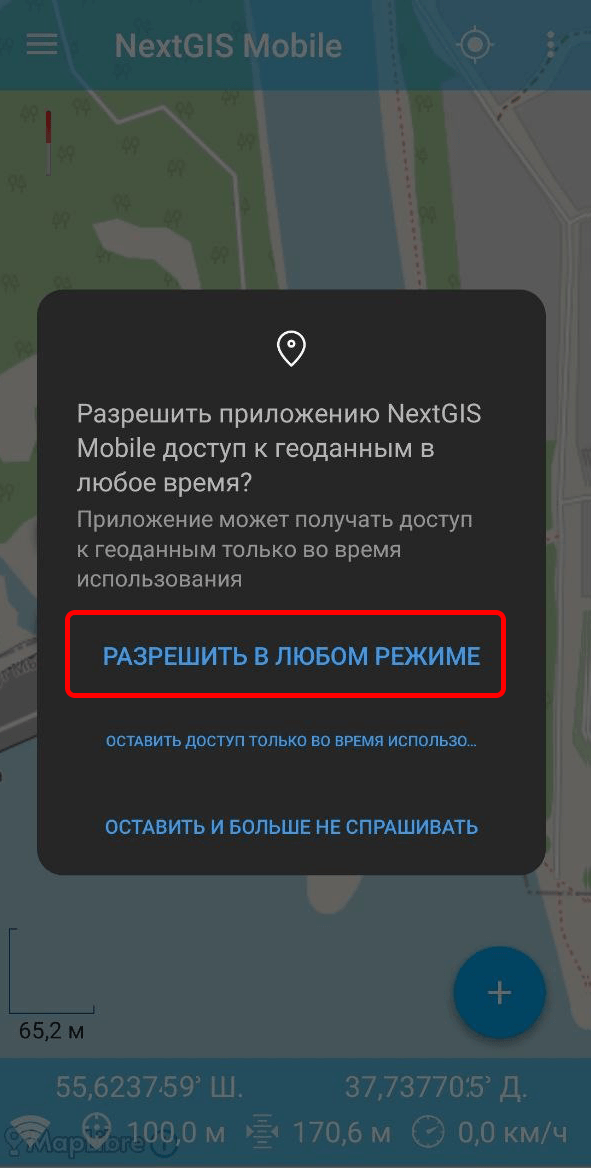

Рис. 15.68. Разрешение использования геолокации в любом режиме

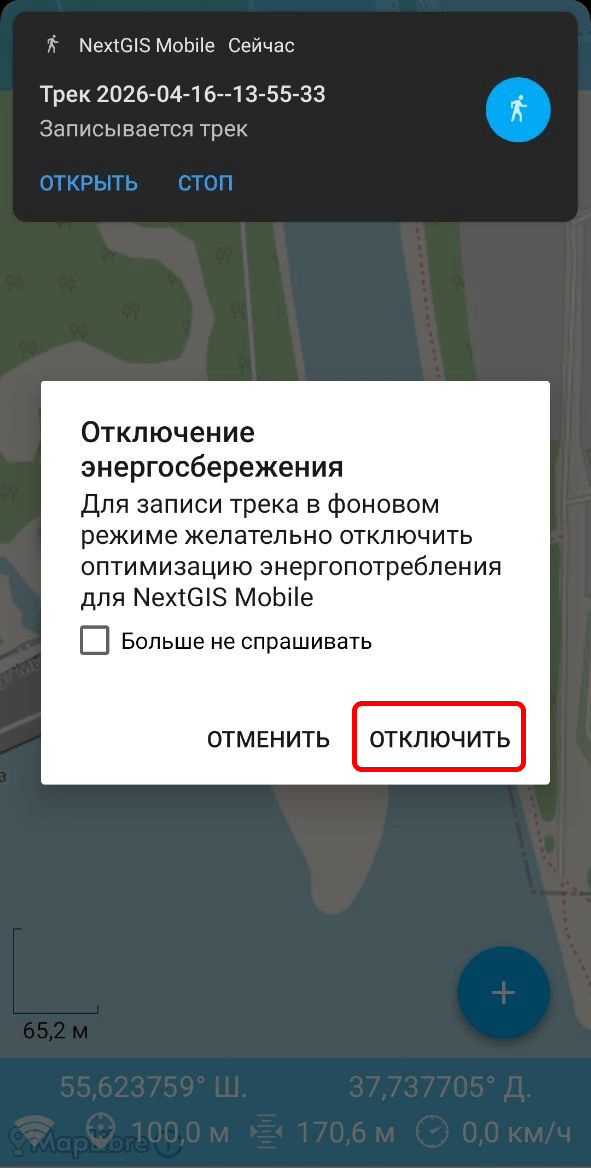

Рис. 15.69. Запрос на отключение энергосбережения

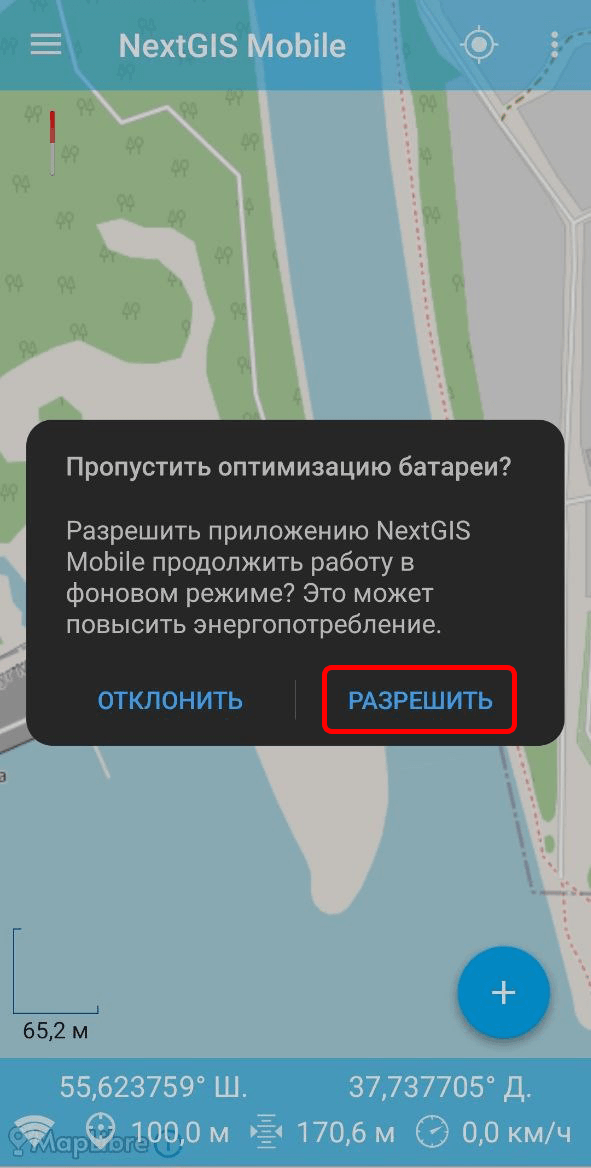

Рис. 15.70. Разрешение на работу в фоновом режиме

Для индикации состояния записи трека в панель уведомлений операционной системы выводится сообщение (см. Рис. 15.71.).

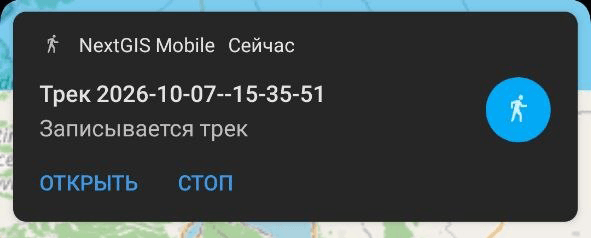

Рис. 15.71. Статус записи трека.

Цифрами обозначено: 1 - иконка статуса; 2 - название сессии записи трека; 3 - кнопка активации приложения, из которого запущен процесс записи трека; 4 - кнопка завершения записи трека.

Записываемый трек сразу же рисуется на карте. Иконка статуса записи (шагающий человек) отображается в панели уведомлений операционной системы. Маркер местоположения показывает текущее положение устройства.

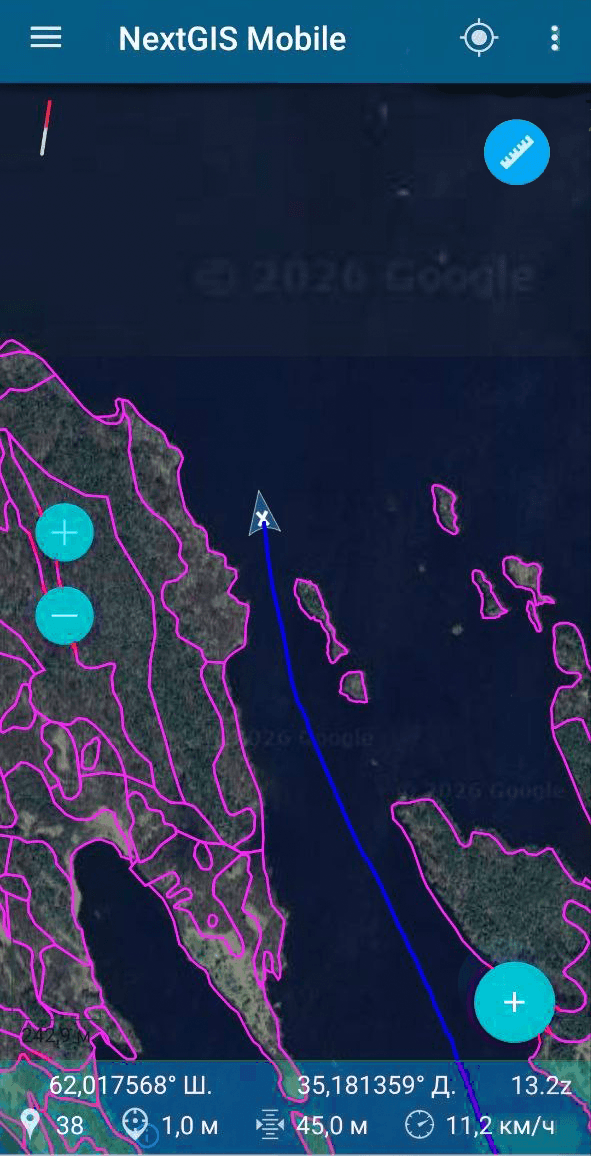

Рис. 15.72. Запись трека.

Примечание

Точки трека группируются по дням и сессиям внутри одного дня. Если запись трека продолжается в момент наступления следующего дня, то трек будет разбит на две части. Соединить несколько треков в один можно при помощи инструмента Объединение треков GPX.

Для того чтобы завершить запись трека, нажмите Стоп либо в панели уведомлений операционной системы (см. Рис. 15.71., п.4), либо в контекстном меню в главном окне приложения (см. Рис. 15.4., п.5).

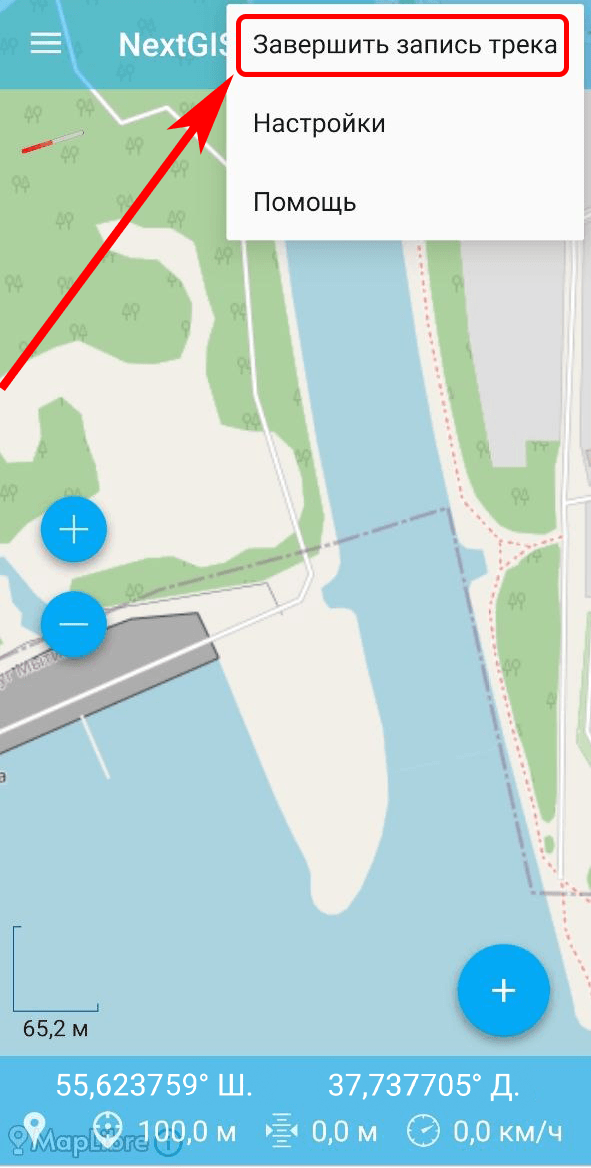

Рис. 15.73. Завершение записи трека

Иконка статуса исчезнет из панели уведомлений, маркер местоположения поменяет вид на красный флажок, означающий конец трека, а линия трека изменит свой цвет (см. Рис. 15.74.).

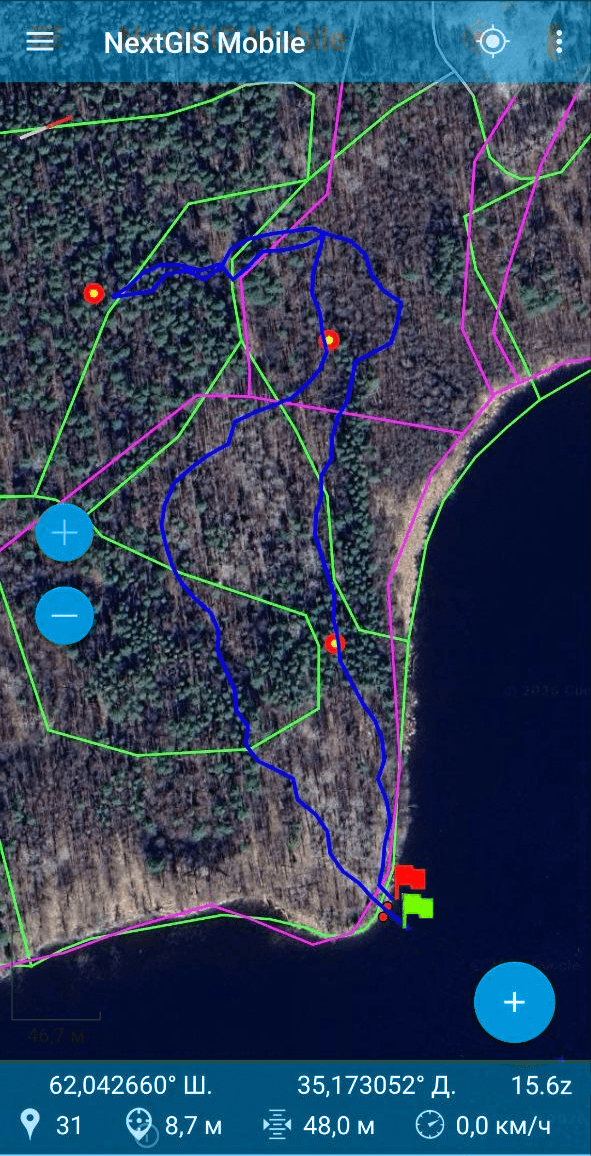

Рис. 15.74. Записанный трек

После завершения записи трека этим треком можно управлять, в том числе экспортировать его в формат GPX. Как это сделать, описано в разделе Выгрузка треков в GPX. Также треки можно отображать на веб-карте.

Запись трека в векторный слой

С помощью трекинга можно также добавить объект в существующий линейный или полигональный векторный слой.

1. Для начала записи трека необходимо в меню основных операций (см. Рис. 15.4., п.8) выбрать команду «Добавить геометрию обходом» (см. ngmobile_edit_menu_pic, п.5). Это откроет список всех редактируемых слоев с линейной/мультилинейной и полигональной/мультиполигональной геометрией в виде отдельного диалога (см. Рис. 15.75.).

Рис. 15.75. Диалог выбора слоя.

2. Затем следует выбрать слой, в который нужно добавить обходом новый объект. Этот слой откроется в режиме Записи обходом (см. Рис. 15.76.), и NextGIS Mobile начнет запись новой геометрии в векторный слой.

Рис. 15.76. Запись трека обходом.

Цифрами обозначено: 1 - остановить запись трека (без сохранения); 2 - иконка статуса; 3 - ID объекта и название слоя; 4 - сохранить объект; 5 - статус «Запись обходом»; 6 - переход в настройки местоположения; 7 - стартовая точка; 8 - текущее местоположение устройства.

Примечание

Можно также начать запись трека обходом, переключившись в режим редактирования слоя с помощью любого из методов, описанных в разделе Переход в режим редактирования, и нажав на кнопку «Дополнить геометрию обходом» (см. Рис. 15.50., п.9, Рис. 15.51., п.11, Рис. 15.52., п.11, и Рис. 15.53., п.11).

В случае если точность добавленной геометрии не достаточна, можно перейти в настройки местоположения NextGIS Mobile (см. Рис. 15.14.) прямо с экрана «Запись обходом» (см. Рис. 15.76., п.6).

3. По окончании записи трека следует нажать на кнопку «Сохранить объект» (см. Рис. 15.76., п. 4). Это приведет к открытию формы ввода атрибутов, похожей на Рис. 15.49., как показано на Рис. 15.77..

Рис. 15.77. Форма редактирования атрибутов трека.

4. В результате записи трека обходом новый объект добавляется в существующий линейный/мультилинейный или полигональный/мультиполигональный векторный слой.

15.8.3. Управление

Для осуществления операций над записанными треками следует сначала найти групповой слой «Мои треки» в Дереве слоев. Затем нужно нажать на кнопку контекстного меню, как показано на Рис. 15.78., и выбрать пункт «Список».

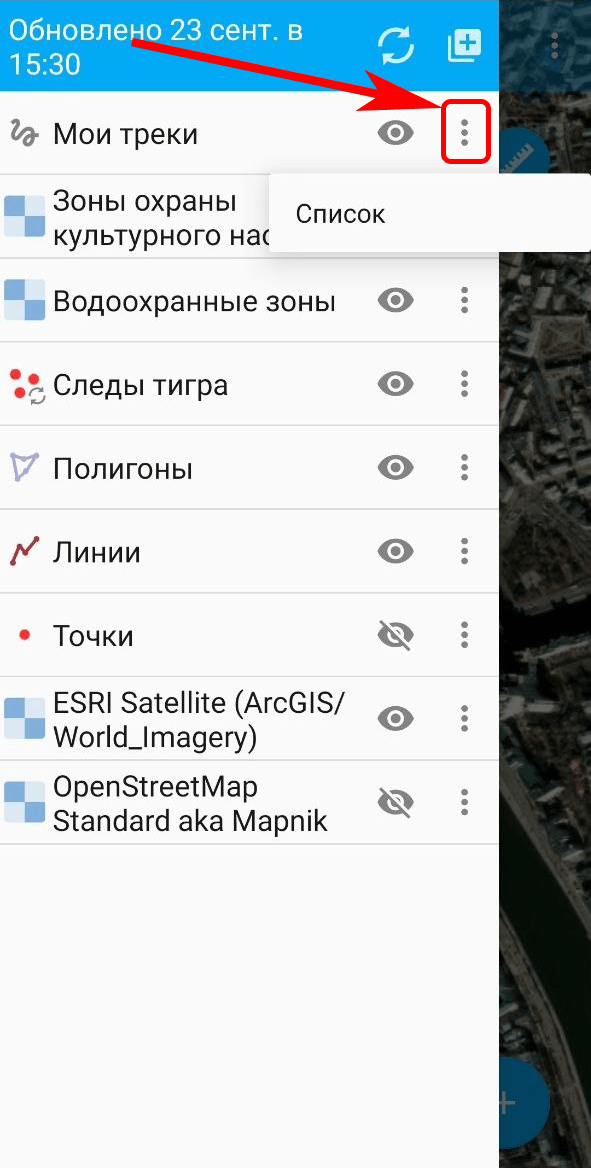

Рис. 15.78. Контекстное меню пункта «Мои треки» в Дереве слоев.

В результате будет открыт список записанных треков (см. Рис. 15.79.). Точки треков сгруппированы по дням и по сессиям внутри дня.

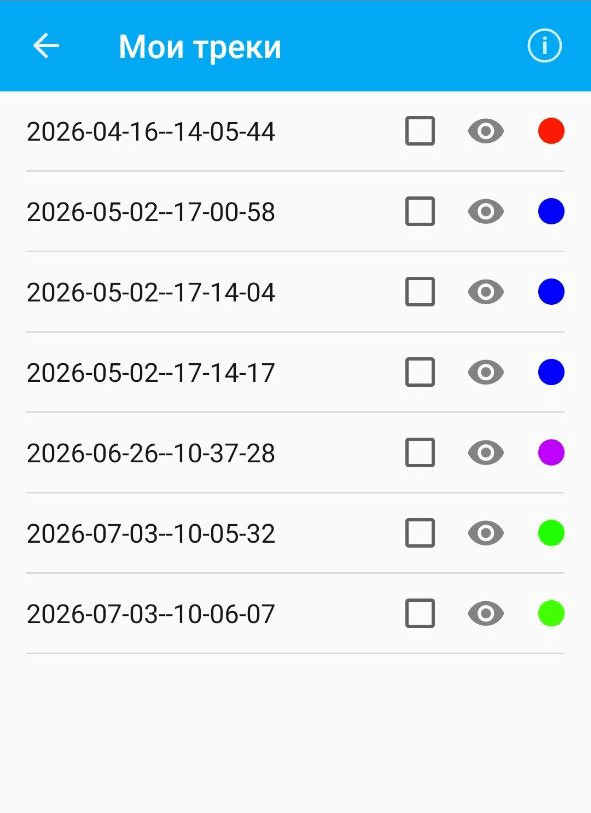

Рис. 15.79. Список записанных треков.

Следует выбрать трек, поставив напротив флажок, после чего кнопки в верхней панели инструментов будут активированы (см. Рис. 15.80.).

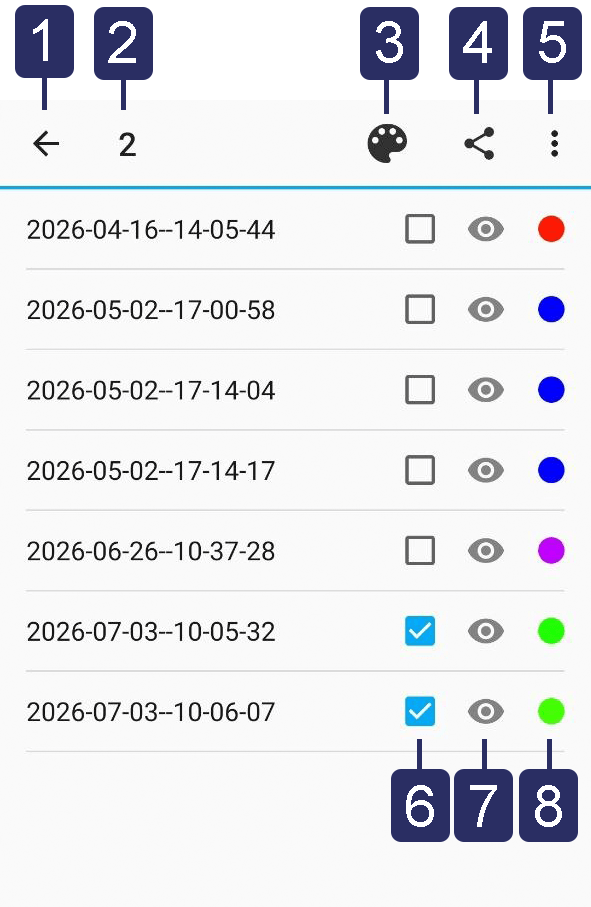

Рис. 15.80. Окно управления треками.

Цифрами обозначено: 1 - назад; 2 - ID трека; 3 – цветовая палитра; 4 - кнопка «Экспортировать»; 5 - кнопка вызова контекстного меню; 6 - кнопка переключения видимости трека.

Для того чтобы скрыть записанный трек с экрана карты, следует нажать на иконку с изображением глаза (см. Рис. 15.80., п.6).

Для присвоения каждому треку желаемого цвета следует выбрать на панели инструментов значок в виде палитры (см. Рис. 15.80., п.3).

При нажатии кнопки вызова контекстного меню (см. Рис. 15.80., п.5) откроется контекстное меню управления треками(см. Рис. 15.81.):

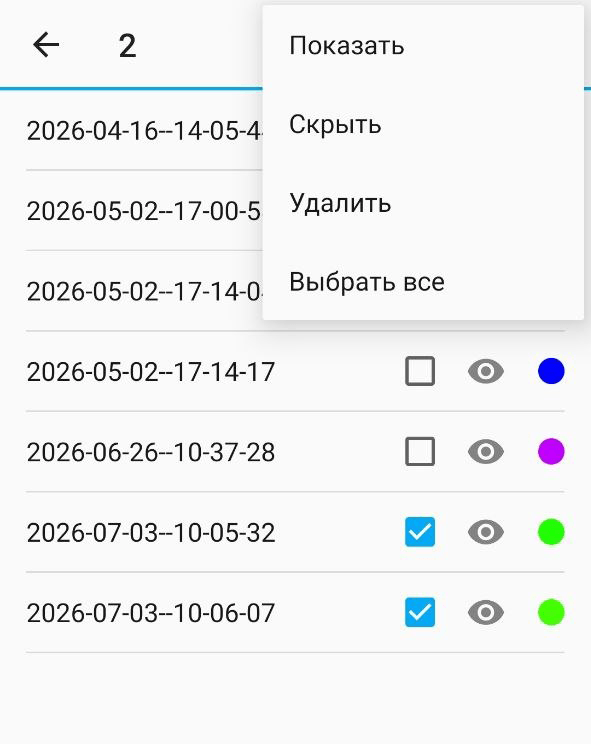

Рис. 15.81. Контекстное меню управления треками.

• Показать/скрыть выделенный трек. Зеленый флажок указывает на стартовую точку трека, красный флажок - на конечную точку трека.

• Удаление выделенного трека (невозможно отменить).

• Выделение всех треков из списка для проведения вышеописанных действий над ними всеми одновременно.
