2.2.87. Генерация сетки в метрах

../../_images/grids_multi.png

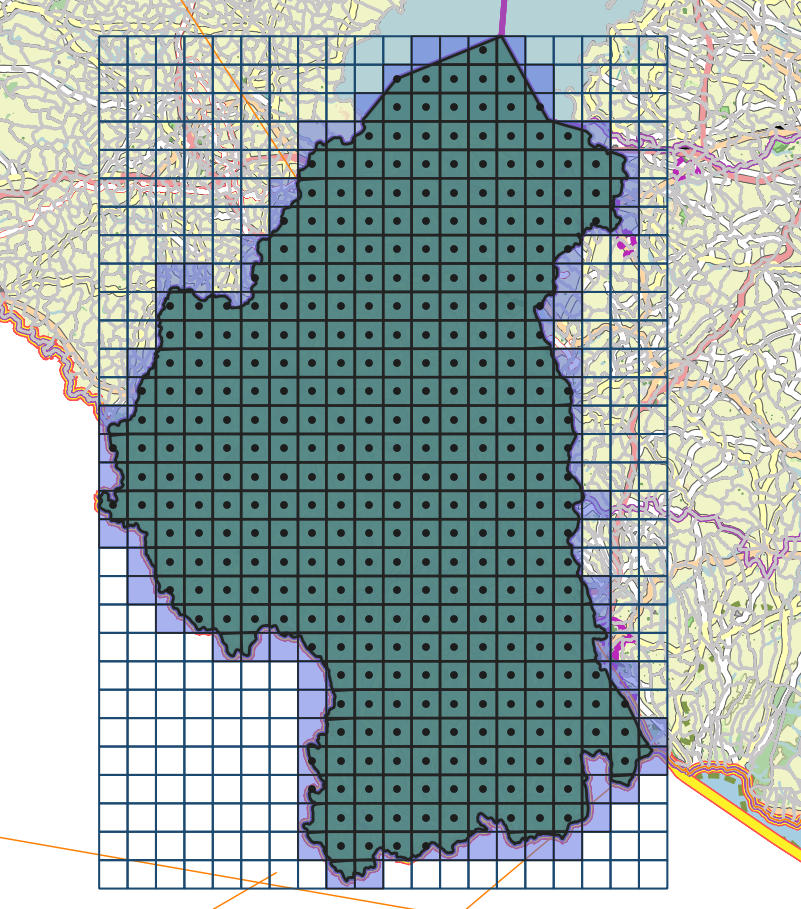

Рис. 2.50. Сгенерированные сетки

Инструмент осуществляет генерацию сетки в границах объектов из векторного слоя или заданной на карте области. Размер сетки задаётся в метрах. Объекты могут быть в любом месте Земли.

На входе:

  • Шаг сетки в метрах

  • Режим: points (точки), rect (квадраты).

  • Алгоритм обрезки сетки по границам: all (оставлять все квадраты в охвате объекта), touches (оставлять все квадраты, касающиеся объекта), intersection (обрезать квадраты по границе объекта).

  • Векторный файл границы в формате Geopackage, содержащий полигоны или мультиполигоны. Время расчёта зависит от количества узлов в слое границ.

  • Охват. Вместо загрузки файла границ можно задать охват. Для этого нарисуйте произвольный прямоугольник на карте ниже. В поле охвата отобразится цифровое значение, которое также можно откорректировать.

  • Вертикально или с точной площадью. По умолчанию simple - сетка получается верткальной в стандартной проекции WGS 84 Мерактор (EPSG:3857), использующей градусы, но может быть искажение в размерах и углах. Введите fine, если важно, чтобы размеры и площадь сохранялись (но сетка будет повёрнута).

На выходе:

  • Файл GeoPackage с сеткой выбранного вида. Каждая ячейка сетки имеет атрибуты number (номер ячейки - ячейки нумеруются по вертикали сверху вниз, слева направо, начиная с самого левого столбца ячеек, даже если он не доходит до верха), row_index (номер ряда) и col_index (номер столбца). Чтобы отобразить подписи ячеек, включите подписи в свойствах стиля и выберите нужный атрибут.

../../_images/grid_numbers.png

Рис. 2.51. Начало нумерации ячеек

Результат работы инструмента при разных настройках:

../../_images/grid_rect_all.png

Рис. 2.52. Квадраты - all

../../_images/grid_rect_touches.png

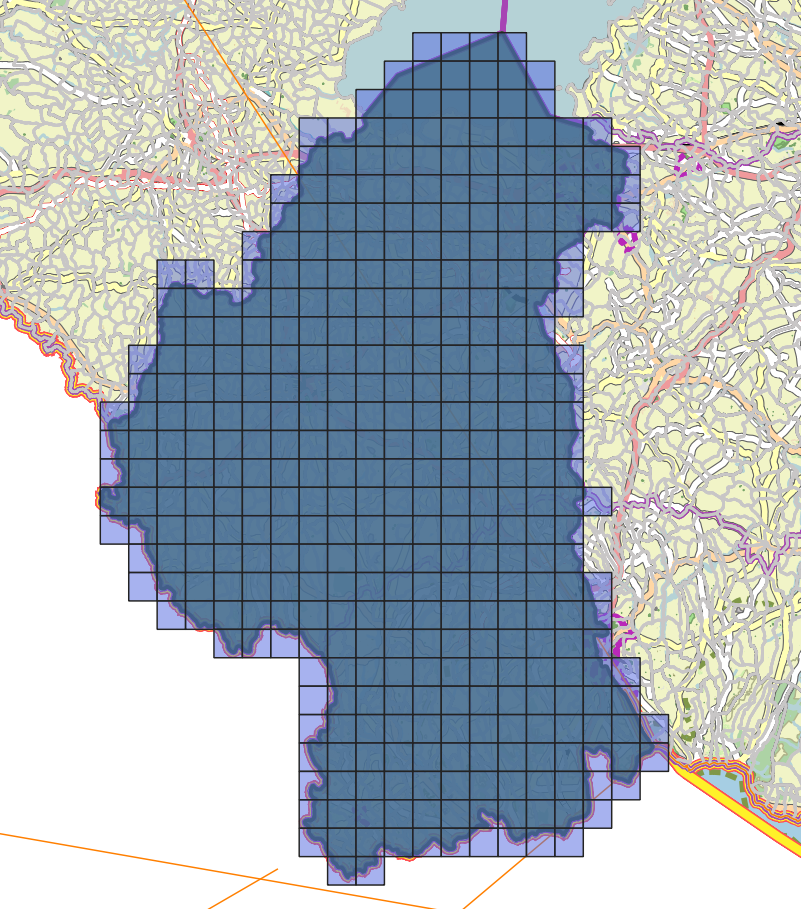

Рис. 2.53. Квадраты - touches

../../_images/grid_rect_intersection.png

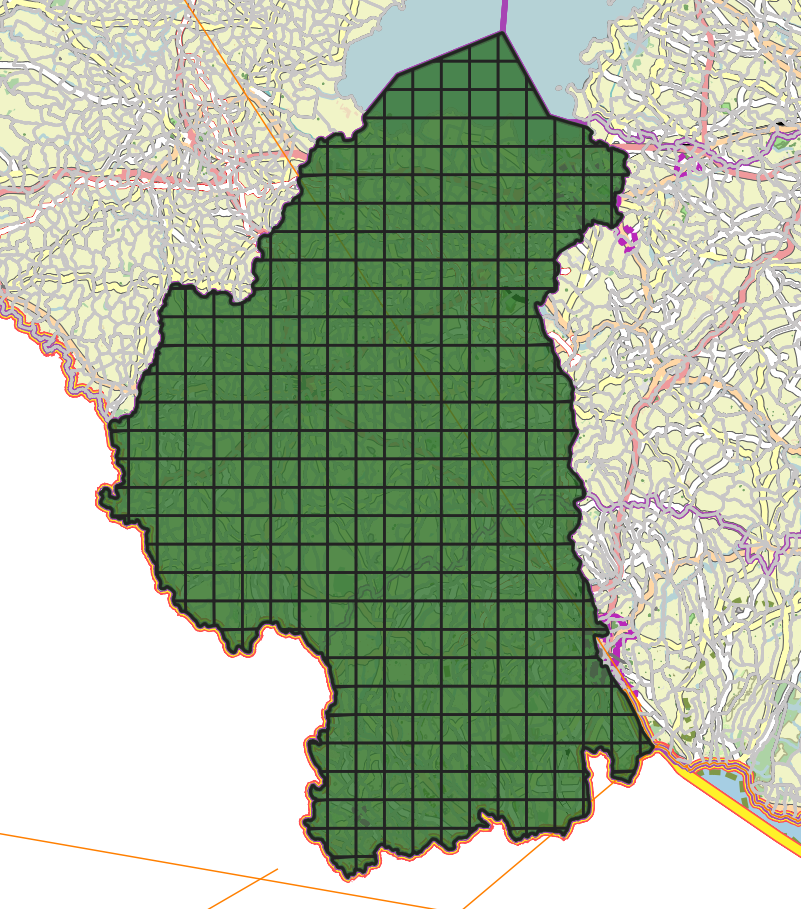

Рис. 2.54. Квадраты - intersection

../../_images/grid_point_all.png

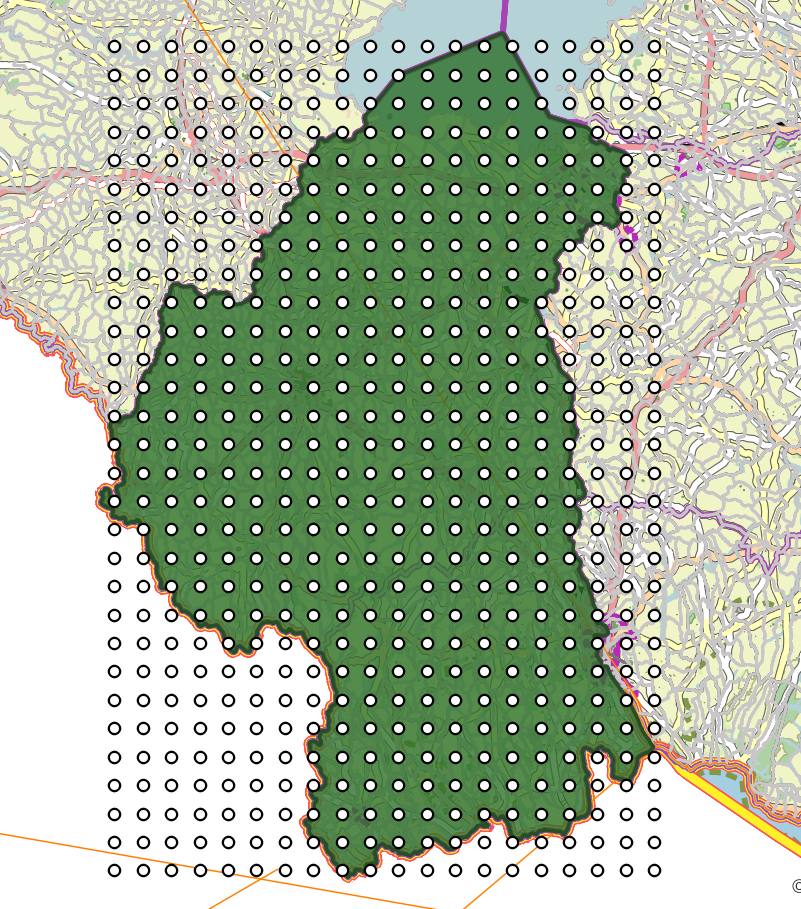

Рис. 2.55. Точки - all

../../_images/grid_point_intersection.png

Рис. 2.56. Точки - intersection

../../_images/grid-planet.png

Рис. 2.57. Сгенерированные сетки для нескольких полигонов в разных местах глобуса

На выходе:

  • GeoPackage с выбранной геометрией: точки или полигоны

Посмотреть видео на youtube, rutube.

Запуск инструмента: https://toolbox.nextgis.com/operation/grid

Попробуйте инструмент в действии, скачав наш пример:

Набор исходных данных для проверки работы инструмента. Внутри архива пошаговая инструкция.

Пример результата работы инструмента.
