9.27. Wurman Dots

Создавайте точки Вурмана по квадратной или гексагональной сетке.

Точки Вурмана – один из способов отображения плотности точечного слоя. Территория делится на ячейки, каждая из которых обозначается кружком. Заполненность кружка показывает количество точек в ячейке, полностью заполненный кружок соответствует максимальной плотности.

../../_images/wurman_dots_result_trees.png

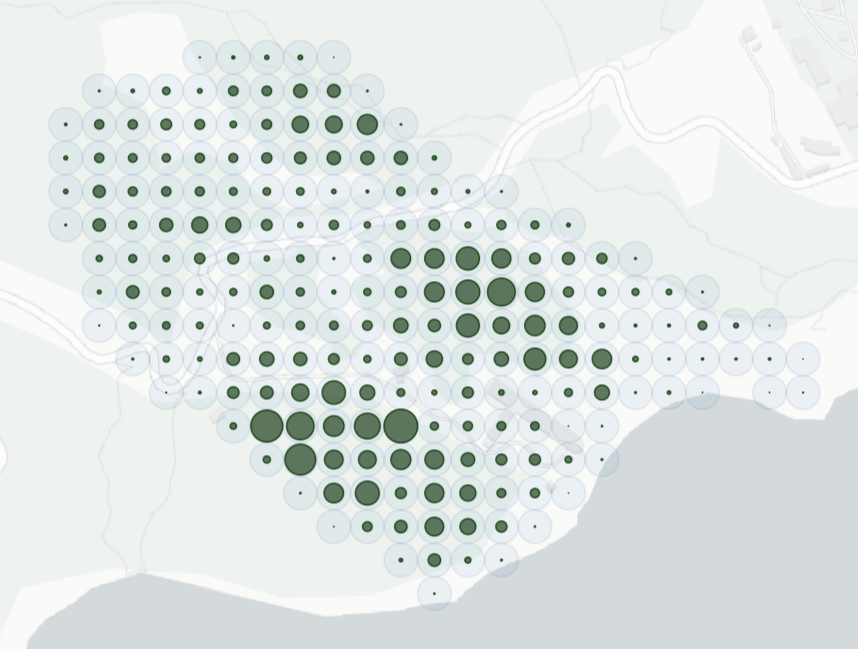

Рис. 9.64. Результат работы инструмента: квадратная сетка 37 м

../../_images/wurman_dots_result_hex_trees.png

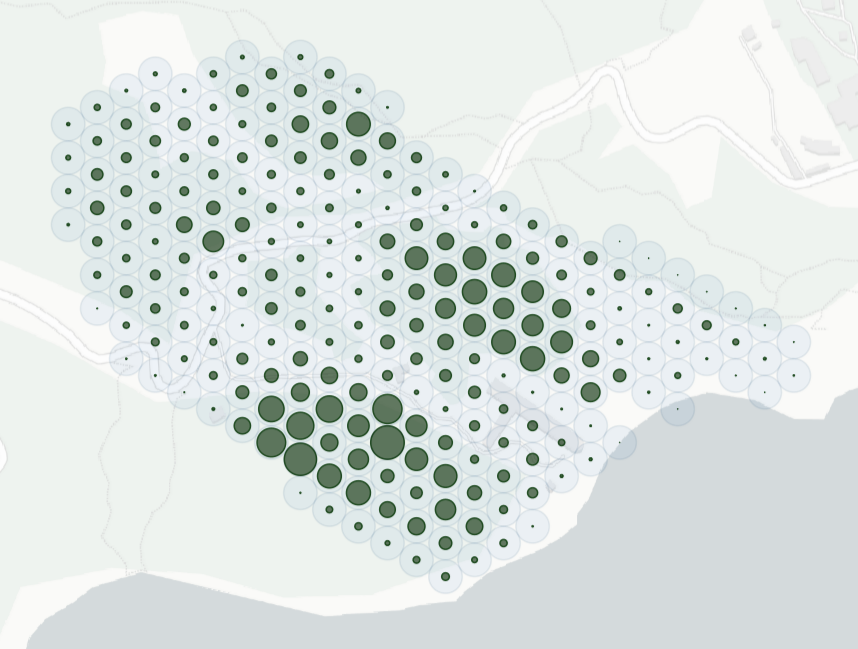

Рис. 9.65. Результат работы инструмента: гексагональная сетка 37 м

После успешной установки модуль появится в меню Вектор. В нём доступны два варианта построения сетки - на основе количества ячеек или их размера.

../../_images/wurman_dots_menu_ru.png

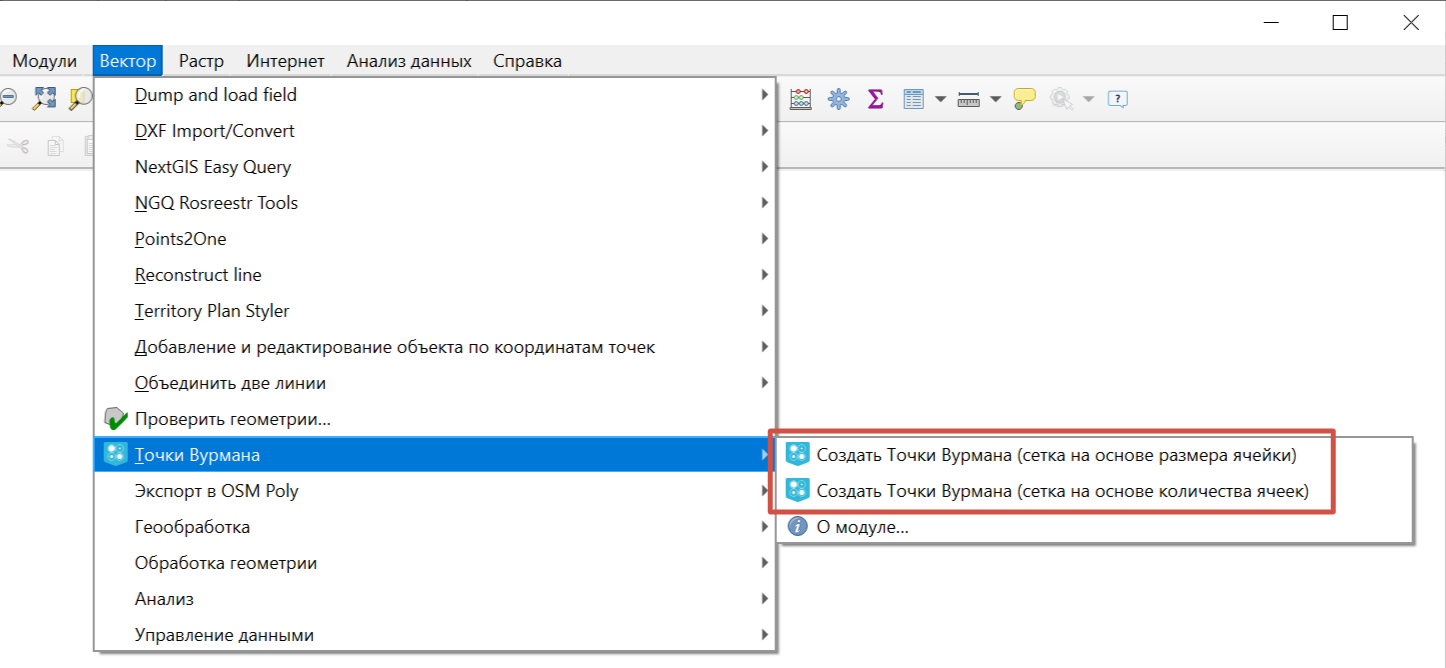

Рис. 9.66. Открытие модуля

Настройки:

  • Выберите точечный слой (только EPSG:3857) - это единственное обязательное для заполнения поля, в остальных можно оставить значения по умолчанию;

  • Чтобы применить алгоритм не ко всем объектам слоя, а только к выделенным, поставьте соответствующую галочку;

  • Укажите параметры ячейки (в зависимости от выбранного вида построения):

    • размер ячейки сетки в метрах (по умолчанию 50000), ИЛИ

    • количество ячеек по меньшей стороне охвата слоя (по умолчанию 10);

  • Выберите тип сетки (квадратная или гексагональная);

  • Если хотите, чтобы в ячейках сетки, куда не попадает ни одной точки, тоже был кружок, отметьте Создать непрерывную сетку фиксированных окружностей;

  • При желании можно указать путь к выходным файлам. По умолчанию инструмент создаст временные слои.

  • Если не хотите, чтобы результаты работы инструмента были добавлены на карту, снимите галочки «Открыть выходной файл после завершения алгоритма».

../../_images/wurman_dots_settings_size_ru.png

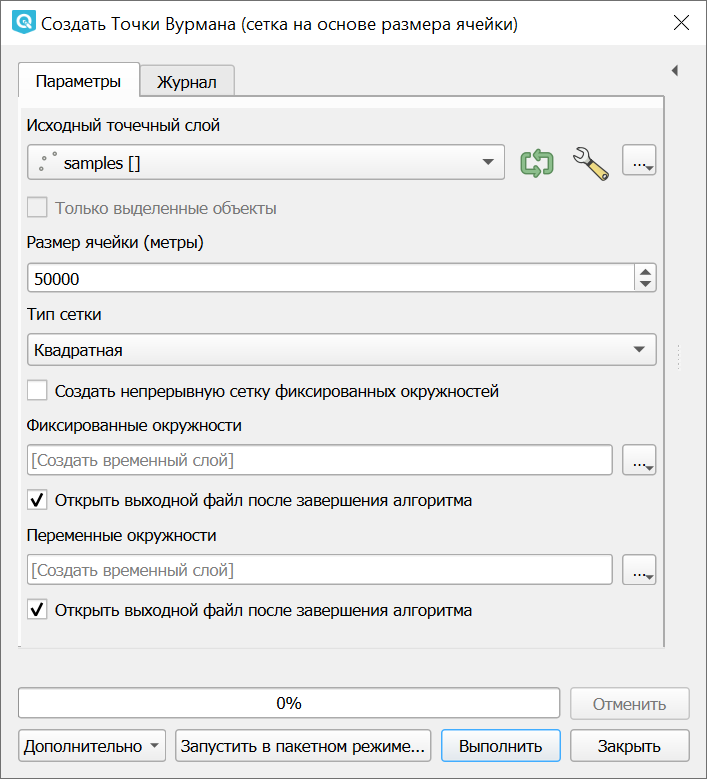

Рис. 9.67. Построение сетки по размеру ячейки

../../_images/wurman_dots_settings_count_ru.png

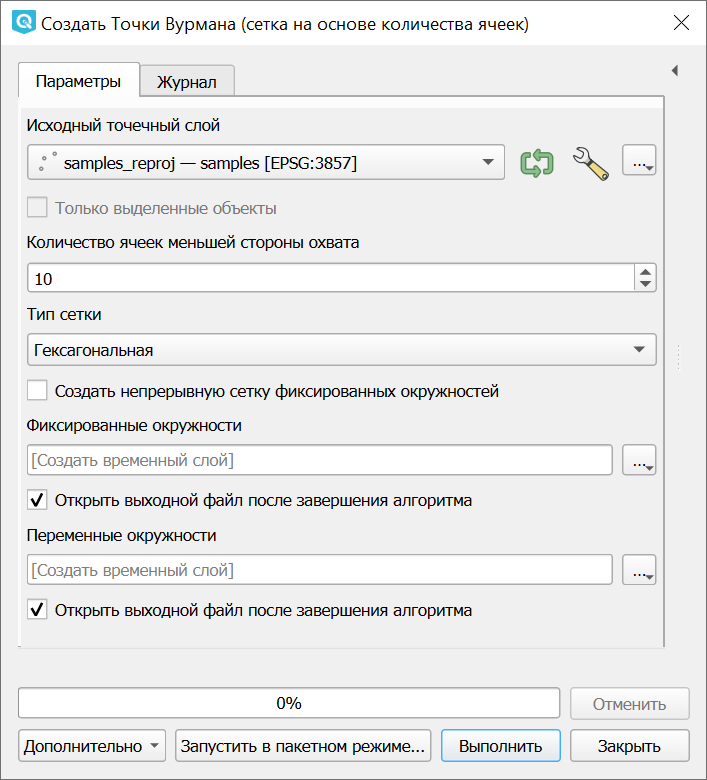

Рис. 9.68. Построение сетки по количеству ячеек

Фоновые кружки и кружки плотности представляют собой отдельные векторные слои. Для каждого из них можно настроить цвет, прозрачность и другие параметры стиля.

Посмотрите на инструмент в действии в нашем видео:

Смотреть на youtube, rutube.
