15.4. Основные операции¶
В этом разделе педставлен перечень основных функций, доступных сборщику даннных в мобильном приложении NextGIS Collector. На данном этапе пользователь уже прошел авторизацию в приложении и выбрал настроенный администратором проект для сбора данных.
15.4.1. Добавить точку¶
Добавить точку в приложении можно двумя способами:
Указать её на карте (с помощью подложки, снимка и т.д.)
Используя координаты GPS устройства

Рис. 15.9. Иконка добавления объекта¶

Рис. 15.10. Способы добавления точки¶
Добавление точки на карте касанием¶
Для добавления точки на карте укажите её расположение при помощи курсора. Вы можете автоматически переместить курсор в центр экрана или в текущее местоположение устройства при помощи инструментов внизу экрана. Затем нажмите на иконку «дискеты» в правом верхнем углу, чтобы сохранить расположение точки.

Рис. 15.11. Иконка «дискета» - сохранение местоположения точки¶
На следующем экране указывается атрибутивная информация, при необходимости добавляются фотографии. Подтверждение добавления точки происходит нажатием «галки» на верхней панели.

Рис. 15.12. Прикрепление фотографии. Можно выбрать как из памяти устройства, так и сделать новую в приложении¶
15.4.2. Отредактировать точку на карте¶
Операция редактирования предполагает изменение:
Местоположения точки
Её атрибутов/вложений
Для редактирования точки нужно:
Выбрать её кликом на карте. Откроется панель инструментов в правой части экрана. Верхний - изменение местоположения, нижний - изменение атрибутивной информации.

Рис. 15.14. Инструменты редактирования местоположения и атрибутов точки¶
При необходимости изменить местоположение точки. Для этого есть 3 способа:
Переместить курсор на карте;
Воспользоваться панелью в нижней части экрана - автоматически выставить курсор либо по центру карты, либо вашему текущему местоположению.

Рис. 15.15. Инструменты «по центру карты» и «по текущему местоположению»¶
При необходимости отредактировать атрибутивную информацию и вложения.
Сохранить внесенные изменения, нажав на иконку «дискеты».
15.4.3. Добавить линию¶
Для того, чтобы добавить линию на один из слоев проекта, нужно перейти к карте и нажать на иконку «+», а затем выбрать слой, содержащий линии.

Рис. 15.16. Иконка добавления объекта¶
Затем нужно выбрать слой, на который будет добавлена линия, и способ её добавления - на карте или по gps.

Рис. 15.17. Выбор слоя и способа добавления линии¶
После этого снова откроется карта, на которой будет добавлена линия с курсором в левом верхнем углу.

Рис. 15.18. Шаблон линии¶
Для того, чтобы придать линии необходимую форму, выберите курсором одну из ее точек и перетяните её в нужное место.

Рис. 15.19. Изменение формы линии¶
Чтобы сохранить новую линию, нажмите на иконку с дискетой в правом верхнем углу.

Рис. 15.20. Иконка сохранения¶
На следующем экране введите необходимую аттрибутивную информацию и нажмите галочку в верхней панели для завершения сохранения.

Рис. 15.21. Завершение создания объекта¶
Созданная линия будет отображаться в приложении и на веб-карте в Веб ГИС, если на неё добавлен соответствующий слой.

Рис. 15.22. Созданная линия на карте в Веб ГИС¶
Примечание
Следите за тем, чтобы слой подложки не был расположен выше слоя, на который добавляются линии, и не загораживал их.
15.4.4. Редактирование линий¶
Для того, чтобы отредактировать линию, нажмите на неё. Линия будет прочерчена голубым цветом, а справа появятся две иконки.
Верхняя - редактирование формы линии (выберите курсором узловую точку и перетащите её на нужное место).
Нижняя - редактирование аттрибутивной информации.

Рис. 15.23. Редактирование линии¶

Рис. 15.24. Инструменты редактирования линии¶
15.4.5. Добавить полигон¶
Добавить полигон на один из слоёв проекта можно двумя способами: произвольно нарисовав его на карте или использовав в качестве его границ запись трека при передвижении по местности. Эти способы можно также комбинировать.
Добавление произвольного полигона¶
Для того, чтобы добавить полигон на один из слоев проекта, нужно перейти к карте и нажать на иконку «+», а затем выбрать слой, содержащий полигоны.

Рис. 15.25. Иконка добавления объекта¶
Затем нужно выбрать слой, на который будет добавлен полигон, и способ его добавления - на карте.

Рис. 15.26. Выбор слоя и способа добавления полигона¶
После этого снова откроется карта, на которой будет добавлен треугольник с курсором в левом верхнем углу.

Рис. 15.27. Шаблон полигона¶
Для того, чтобы придать полигону необходимую форму, выберите курсором вершину и перетяните её в нужное место.

Рис. 15.28. Изменение формы полигона¶
Чтобы сохранить новый полигон, нажмите на иконку с дискетой в правом верхнем углу.

Рис. 15.29. Иконка сохранения полигона¶
На следующем экране введите необходимую аттрибутивную информацию и нажмите галочку в верхней панели для завершения сохранения.

Рис. 15.30. Завершение сохранения¶
Созданный полигон будет отображаться в приложении и на веб-карте в Веб ГИС, если на неё добавлен соответствующий слой.

Рис. 15.31. Созданный полигон на карте в приложении NextGIS Collector¶

Рис. 15.32. Созданный полигон на карте в Веб ГИС¶
Примечание
Следите за тем, чтобы слой подложки не был расположен выше слоя, на который добавляются полигоны, и не загораживал их.
Создание полигона обходом¶
Для того, чтобы добавить полигон на один из слоев проекта, нужно перейти к карте и нажать на иконку «+», а затем выбрать слой, содержащий полигоны.

Рис. 15.33. Иконка добавления объекта¶
Затем нужно выбрать слой, на который будет добавлен полигон, и способ его добавления - по gps.

Рис. 15.34. Выбор слоя и способа добавления полигона¶
Перемещайтесь по границе участка, записывая трек.
Чтобы сохранить новый полигон, нажмите на иконку с дискетой в правом верхнем углу.

Рис. 15.35. Иконка сохранения полигона¶
На следующем экране введите необходимую аттрибутивную информацию и нажмите галочку в верхней панели для завершения сохранения.

Рис. 15.36. Завершение сохранения¶
Созданный полигон будет отображаться в приложении и на веб-карте в Веб ГИС, если на неё добавлен соответствующий слой.
Примечание
Треки можно добавлять только в линейные/мультилинейные или полигональные/мультиполигональные слои!
Сочетание способов добавления полигона¶
В процессе добавления полигона можно комбинировать способы: на карте и по GPS. Для этого вызовите меню, нажав на три точки в правом нижнем углу и выберите нужный пункт меню:
Дополнить геометрию обходом
Дополнить геометрию касанием

Рис. 15.37. Смена способа добавления полигона¶
15.4.6. Редактирование полигона¶
Для того, чтобы отредактировать полигон, нажмите на него. Вокруг полигона появится голубая рамка, а справа - две иконки редактирования.
Верхняя - редактирование формы полигона (выберите курсором вершину и перетащите её на нужное место).
Нижняя - редактирование аттрибутивной информации.

Рис. 15.38. Редактирование полигона¶
15.4.7. Масштаб и текущее местоположение¶
Сборщик данных имеет возможность управлять текущим масштабом карты. Для этого в левой части карты находятся кнопки приближения и отдаления (+/-). В этом же блоке можно выставить охват карты по текущему местоположению устройства.

Рис. 15.39. Инструменты управления масштабом и текущим местоположением¶
Текущее местоположение можно добавить в качестве точки на точечный слой карты.
15.4.8. Треки¶
Приложение NextGIS Collector позволяет записывать треки. Для каждой точки трека сохраняется следующая информация: дата, время, скорость (км/ч), высота (в метрах), направление (азимут от направления на север по часовой стрелке, в градусах от 0 до 360), количество спутников (общее количество спутников GPS и ГЛОНАСС) и HDOP.
Иконка управления треками находится на верхней панели.

Рис. 15.40. Иконка «Трек軶

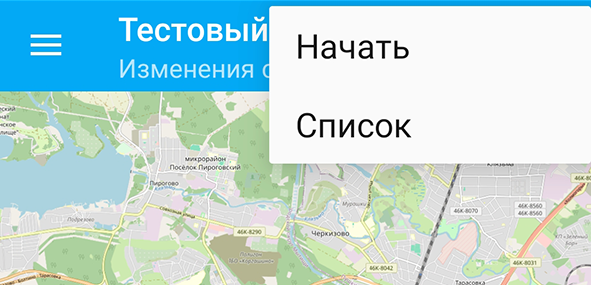

Рис. 15.41. Начало записи трека/список треков¶
Для этого приложению в настройках устройства необходимо дать разрешение на запись данных в фоновом режиме.

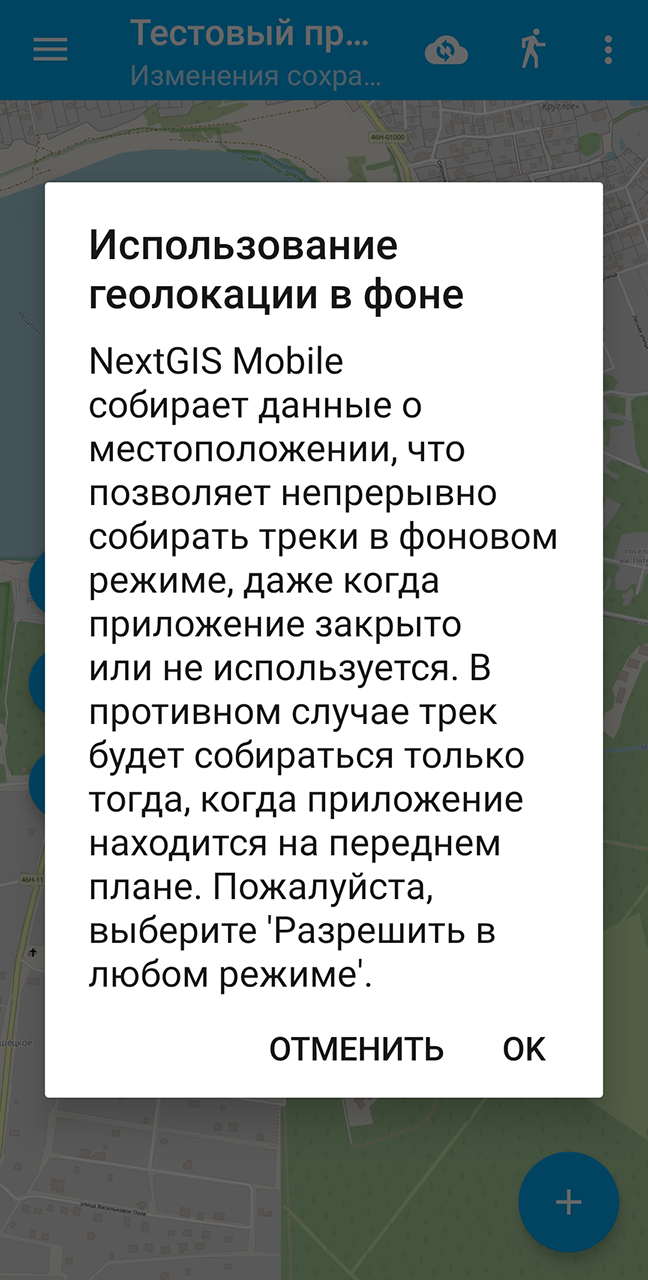

Рис. 15.42. Уведомление о запросе использования геолокации в фоновом режиме¶

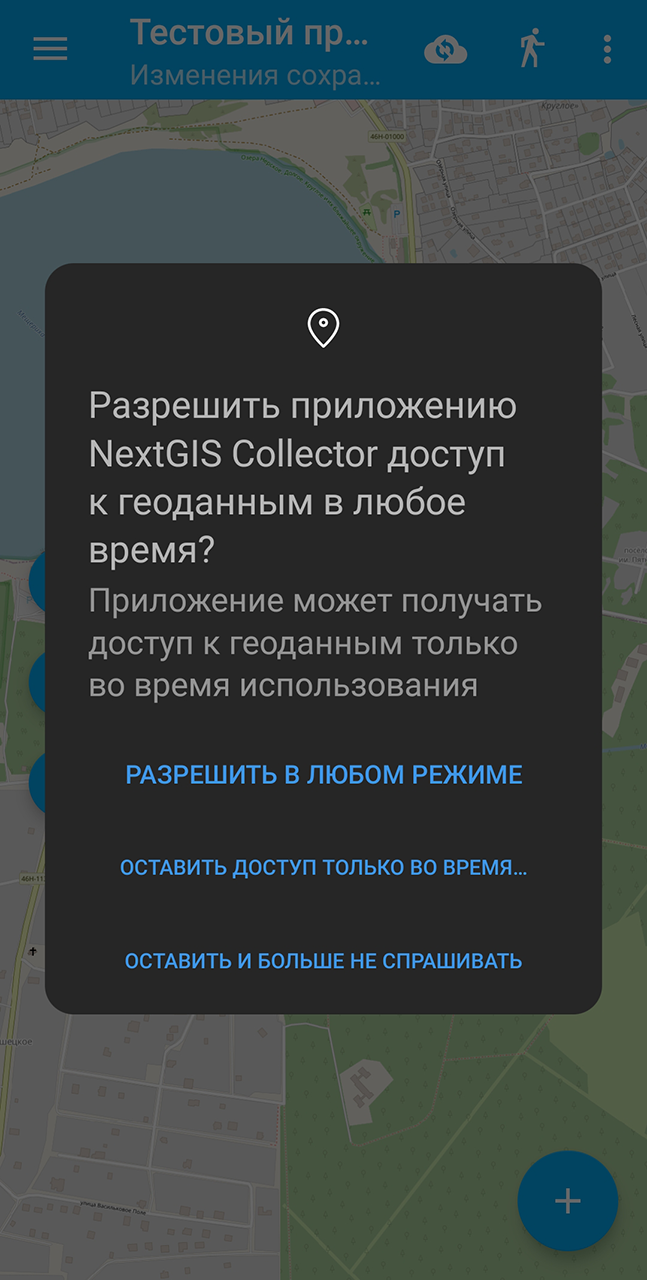

Рис. 15.43. Разрешить использование местоположения в любом (в том числе фоновом) режиме¶
Записанные пользователем треки можно показать/скрыть, изменить цифровую палитру, экспортировать или удалить.

Рис. 15.44. Список записанных треков¶
Также можно подключить отображение треков на веб-карте.
