Анализ подверженности оползням#

Эвристический индекс подверженности оползням (по Анбалагану 1992) с использованием сигмоидально преобразованного уклона, комбинированной кривизны, TWI, двухмасштабного TPI, TRI и параболического профиля высотного риска. Создает LSI от 0 до 100 с 5-уровневой классификацией.

На входе:

  • Пакет анализа рельефа (ZIP). ZIP-файл, полученный из инструмента Комплексный анализ рельефа, содержит ЦМР, уклон, аккумуляцию стока, кривизну, STI, SPI и manifest.json;

  • Вес: Уклон (сигмоида). Вес индикатора сигмоидального уклона (по умолчанию: 0.30);

  • Вес: Кривизна. Вес индикатора комбинированной кривизны (по умолчанию: 0.15);

  • Вес: TWI. Вес индекса топографической влажности (по умолчанию: 0.20);

  • Вес: TPI. Вес двухмасштабного индикатора TPI (по умолчанию: 0.10);

  • Вес: TRI. Вес индекса пересеченности рельефа (по умолчанию: 0.15);

  • Вес: Высотный риск. Вес параболического профиля высотного риска (по умолчанию: 0.10);

  • Критический угол наклона (градусы). Угол наклона в точке перегиба сигмоиды в градусах (по умолчанию: 25.0). Выше этого угла риск оползня резко возрастает;

  • Порог горячих точек. Значение LSI, выше которого области классифицируются как горячие точки (по умолчанию: 70);

  • Пакет спектральных индексов (ZIP). Необязательный ZIP с агрегатами вегетационного индекса, полученный инструментом Вычисление спектральных индексов. При указании в взвешенное наложение добавляется вегетационный индикатор;

  • Вес: Вегетационный индекс. Вес индикатора вегетационного индекса (по умолчанию: 0.10). Используется только при наличии spectral_zip. Остальные веса пропорционально уменьшаются.

На выходе:

  • Пакет анализа оползней (ZIP). ZIP-архив с растрами подверженности оползням, векторами, статистикой и манифестом

  • Сводка. Текстовая сводка результатов анализа оползней

  • Манифест JSON. JSON-манифест, описывающий все результаты

Запуск инструмента: https://toolbox.nextgis.com/t/landslide_analysis

Пример работы инструмента:

../../_images/erosion_analysis_input_ru.png

Рис. 168. Пример исходных данных#

../../_images/landslide_analysis_result_ru.png

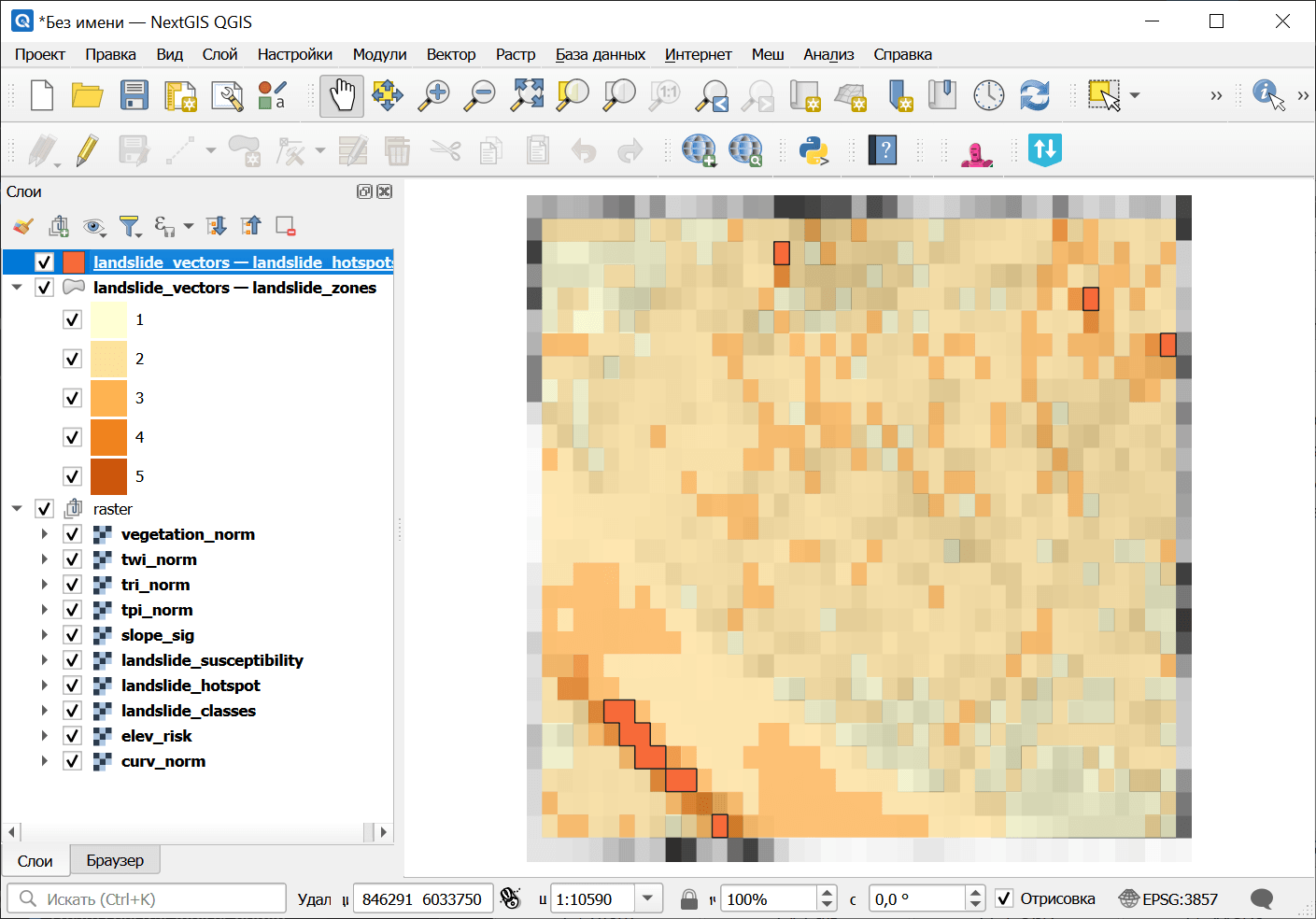

Рис. 169. Пример результата работы инструмента#

Попробуйте инструмент в действии:

  1. Нажмите кнопку Демо над формой инструмента. Поля будут автоматически заполнены демонстрационными значениями.

  2. Нажмите кнопку Запустить.
