5.4. Административный интерфейс

5.4.1. Авторизация

Для того, чтобы войти в административный интерфейс, откройте Веб ГИС и нажмите Войти в правом верхнем углу.

../../_images/ngweb_before_signin_ru1.png

Рис. 5.2. Вход с главной страницы Веб ГИС

В открывшемся диалоговом окне нажмите синюю кнопку Войти через NextGIS ID.

../../_images/ngweb_signin_nextgisid_ru1.png

Рис. 5.3. Выбор входа по NextGIS ID

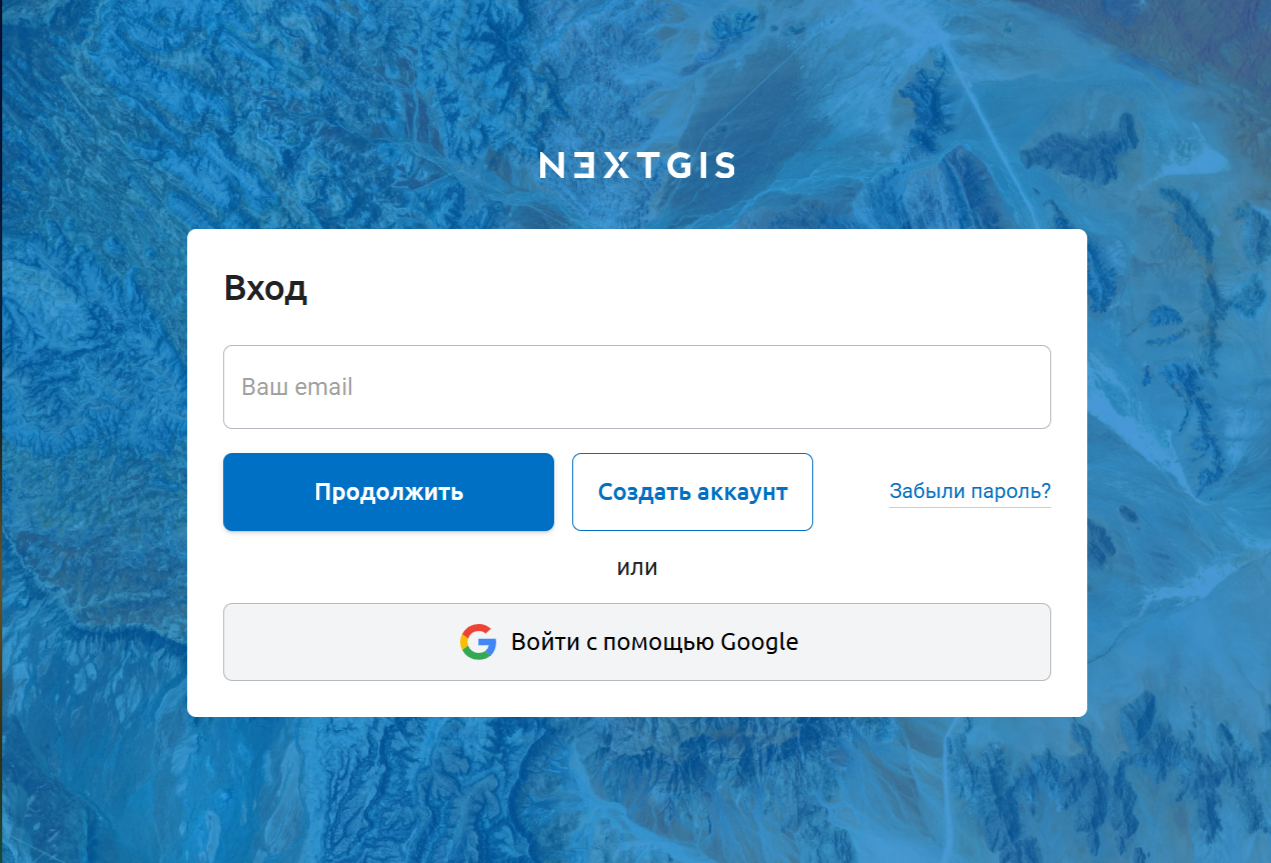

Вы будете перенаправлены на страницу авторизации my.nextgis.com. Введите имя пользователя или емейл, использованный при регистрации аккаунта, и пароль.

../../_images/ngweb_nextgisid_ru1.png

Рис. 5.4. Страница входа NextGIS ID

После успешной авторизации вы будете возвращены на страницу Веб ГИС.

5.4.2. Главная страница

После входа в административный интерфейс пользователь попадает на главную страницу, представленную на рисунке Рис. 5.5.

../../_images/ngweb_main_page_administrative_interface_rus.png

Рис. 5.5. Главная страница административного интерфейса

Цифрами обозначены: 1 - Основное меню; 2 - Пользовательские настройки (Выход и Смена языка); 3 – Строка поиска ресурсов в Веб ГИС; 4 - Описание основной группы ресурсов; 5- Дочерние ресурсы; 6 - Права текущего пользователя на основную группу; 7 - Типы объектов, которые можно создавать в основной группе; 7 - Операции, которые можно проводить с основной группой

В блоке основного меню (см. Рис. 5.5., п.1) размещены следующие пункты (см. Рис. 5.6.):

  • Ресурсы

  • Панель управления

  • Справка

  • Аккаунт

../../_images/ngweb_main_page_main_menu_rus.png

Рис. 5.6. Основное меню

В блоке «Описание» (см. Рис. 5.5., п.4) размещается описание основной группы ресурсов (при его наличии).

Блок «Дочерние ресурсы» (см. Рис. 5.5., п.5) включает в себя перечень всех ресурсов, которые размещены в основной группе. В виде таблицы доступны такие параметры как название, тип и владелец ресурса. Одновременно с этим есть кнопки различных действий над ресурсами (редактирование, удаления, предпросмотр, открытие таблицы атрибутов).

Блок «Права пользователя» (см. Рис. 5.5., п.5) включает в себя перечень прав текущего пользователя на основную группу ресурсов. Зелёная и красная отметки идентифицируют наличие/отсутствие соответствующего права. Буквами обозначено:

  • A - allow (разрешено)

  • D - deny (запрещено)

  • M - mask (косвенно запрещено)

  • E - empty (нет ничего, по факту право отсутствует)

Права имеют следующий состав:

  • Все права

  • Чтение

  • Просмотр прав доступа

  • Создание

  • Изменение

  • Изменение прав доступа

  • Удаление

Подробнее о правах доступа Административные задачи.

Блок операций (см. Рис. 5.5., п.7, 8) позволяет как создавать новые типы ресурсов в текущей группе, так и изменять/удалять эту группу (основную группу удалить нельзя - она является корневой).

В текущей версии возможно добавить следующие виды данных (см. Рис. 5.5., п.7):

  • Подложка веб-карты

  • Проект Collector

  • Справочник

  • Соединение PostGIS

  • Слой PostGIS

  • Растровый слой

  • Группа ресурсов

  • Соединение TMS

  • Слой TMS

  • Группа трекеров

  • Векторный слой

  • Веб-карта

  • Сервис WFS

  • Соединение WMS

  • Cлой WMS

  • Сервис WMS

В зависимости от вашей версии NGW также могут быть подключены:

  • Библиотека маркеров SVG

  • 3D модель

  • 3D сцена

  • 3D тайлсет

Возможные операции над ресурсами:

  • Изменить

  • Удалить

5.4.3. Панель управления

В панель управления NextGIS Web можно попасть через основное меню (см. Рис. 5.5., п.1), выбрав соответствующий пункт (см. Рис. 5.6.). Панель управления представлена на Рис. 5.7..

../../_images/ngweb_control_panel_new_ru.png

Рис. 5.7. Панель управления

Панель управления позволяет выполнять следующие действия:

  • Управлять группами и пользователями NextGIS Web

  • Показать информацию о системе

  • Задать название веб ГИС

  • Настроить CORS

  • Задать стилии CSS

  • Указать стартовую страницу NGW

  • Задать Логотип (в верхнем левом углу)

  • Настроить категорию пользователей, которые имеют права экспортировать данные

  • Завести учетные записи пользователей для проектов Collector

  • Настроить Трекинг

  • Настроить веб-карту

Подробнее эти настройки рассмотрены в разделе Административные задачи.

5.4.4. Просмотр ресурсов

После входа в административный интерфейс, пользователь попадает на главную страницу Рис. 5.8.

../../_images/resource_group_ru.png

Рис. 5.8. Главная страница

Для просмотра ресурса следует перейти «внутрь» него через блок Дочерних ресурсов.

После выбора ресурса (например, вам нужен векторный слой) откроется окно с его параметрами/атрибутами см. Рис. 5.9.

../../_images/options_resource_group_rus_2.png

Рис. 5.9. Параметры векторного слоя ресурса

5.4.5. Таблица объектов

Ряд слоев (векторые, PostGIS) состоят из набора объектов. Для удобной работы с этими данными существуют Таблицы объектов. Чтобы открыть таблицу слоя, нужно либо нажать на иконку таблицы в списке дочерних ресурсов (см. Рис. 5.10.) либо пройти внутрь ресурса этого слоя и в блоке операций выбрать «Таблица объектов» (см. Рис. 5.11.).

../../_images/feature_table_choice_from_group_ru.png

Рис. 5.10. Выбор таблицы объектов в списке ресурсов

../../_images/feature_table_choice_rus_2.png

Рис. 5.11. Выбор таблицы объектов на странице слоя

Для того, чтобы произвести действия над таблицей объектов, необходимо войти в административный интерфейс, перейти к группе дочерних ресурсов, где обозначены типы слоев этих ресурсов (см. Рис. 5.10., п.5) и нажать на значок таблицы напротив векторного слоя. Другой способ - выбрать этот слой, а затем в блоке операций выбрать действие над слоем - «Таблица объектов» (см. Рис. 5.11.).

Сформированная таблица объектов позволяет выполнить следующие операции (см. Рис. 5.12.):

  1. Открыть выделенную запись

  2. Редактировать запись (в том числе редактировать на новой странице)

  3. Удалить запись

  4. Сохранить как (доступен расширенный и быстрый экспорт)

  5. Воспользоваться строкой Поиска

  6. Обновить таблицу

  7. Открыть настройки таблицы

../../_images/ngweb_operations_on_writing_in_object_table_rus_3.png

Рис. 5.12. Инструменты таблицы объектов

Формирование таблицы объектов можно выполнить другим способом. В административном интерфейсе необходимо перейти к группе дочерних ресурсов, где обозначены типы слоев этих ресурсов (см. Рис. 5.5., п.4), найти веб-карту и в той же строке нажать значок с изображением лупы, чтобы открыть карту.

../../_images/webmap_open_simple_ru.png

Рис. 5.13. Операция открытия веб-карты из группы ресурсов

Также можно сначала перейти на страницу ресурса веб-карты и в блоке операций выбрать действие над ресурсом - «Открыть» (см. Рис. 5.14.):

../../_images/webmap_open_rus_2.png

Рис. 5.14. Операция открытия веб-карты со страницы ресурса

В результате откроется карта (справа) и дерево слоев карты (слева). Для формирования таблицы объектов необходимо выделить нужный слой карты в дереве слоев, после чего в меню слоя выбрать «Таблица объектов» Рис. 5.15.:

../../_images/map_and_tree_layers_rus_3.png

Рис. 5.15. Карта и дерево слоев

Cформируется таблица объектов, которая позволяет выполнять следующие операции Рис. 5.16.:

  1. Открыть выделенную запись

  2. Редактировать запись

  3. Удалить запись

  4. Перейти (при нажатии на кнопку происходит переход к выбранному объекту на карте)

  5. Сохранить как (доступен расширенный и быстрый экспорт)

  6. Приблизить к найденным объектам

  7. Отфильтровать объекты по местности

  8. Воспользоваться строкой Поиска

  9. Обновить таблицу

  10. Открыть настройки таблицы

../../_images/ngweb_operations_on_writing_in_object_table2_rus_3.png

Рис. 5.16. Операции над записью в таблице объектов

Фильтрация объектов по области карты

В NextGIS Web предусмотрена возможность отфильтровать объекты, входящие в выделенную область карты. Обозначить границы области можно, нарисовав их непосредственно на карте.

Откройте таблицу объектов и нажмите на кнопку с пунктирной рамкой. В выпадающем меню выберите форму геометрии очертаний области фильтрации:

  • окружность (задаётся двумя кликами по карте, первый клик обозначит центр окружности, второй - желаемый радиус, он будет показываться в метрах)

  • линия (отфильтрованы будут все объекты, пересекаемые заданной линией)

  • прямоугольник (задаётся двумя вершинами)

  • произвольный полигон (каждый клик создаёт вершину полигона, охватываемая им область высветляется; чтобы завершить рисование, кликните в точке дважды, полигон замкнётся автоматически)

../../_images/ngweb_filter_by_area_geometry_ru.png

Рис. 5.17. Выбор геометрии области фильтрации

Теперь таблица объектов содержит только те из них, которые попадают в выделенную область. На кнопке будет отображена форма геометрии выделения. В выпадающем меню появятся следующие пункты:

  • Скрыть/Показать границы и заливку выделенной области

  • Увеличить до выделенной области

  • Очистить фильтр

../../_images/ngweb_filter_by_area_actions_ru.png

Рис. 5.18. Действия с фильтром

Отфильтрованные объекты можно экспортировать в большинстве распространенных форматов геоданных. В меню кнопки Сохранить как можно выбрать быстрый экспорт с настройками по умолчанию или расширенный экспорт, где можно задать пользовательские настройки (подробнее см. ниже).

5.4.6. Обновление ресурса

Для изменения свойств ресурса необходимо:

  • Находясь в родительском ресурсе, в списке дочерних напротив целевого слоя выбрать иконку «карандаш» (см. Рис. 5.19.)

../../_images/ngw_update_edit_resource_from_group_rus.png

Рис. 5.19. Выбор действия «Изменить» в списке ресурсов

Или

  • Перейти внутрь ресурса, свойства которого нужно изменить;

  • Нажать кнопку «Изменить» в блоке операций справа (см. Рис. 5.20.)

../../_images/ngw_window_update_edit_resource_rus_2.png

Рис. 5.20. Выбор действия «Изменить» на странице ресурса

После этого откроется окно «Обновить ресурс» (см. Рис. 5.21.), в котором можно добавить описание, редактировать родителя, метаданные и атрибуты выбранного ресурса.

../../_images/ngw_window_update_resource1_rus_3.png

Рис. 5.21. Окно «Обновить ресурс»

На первой вкладке «Ресурс» доступны к редактированию следующие поля:

  1. Наименование (можно изменить имя ресурса)

  2. Родитель (можно изменить группу ресурсов, переместив свой ресурс)

  3. Владелец

  4. Ключ

Ресурсы можно перемещать из одной группы ресурсов в другую и после их создания. Для этого в поле «Родитель» нужно выбрать ту группу, куда вы хотите переместить текущий ресурс (см. Рис. 5.22.). Выбрав группу ресурсов для перемещения своего ресурса, нажмите Ok и сохраните изменения.

../../_images/ngw_resource_selection_rus_3.png

Рис. 5.22. Окно выбора группы ресурсов

Если ресурс успешно перемещен, то он появится в новой группе ресурсов и пропадет из старой.

Если в выбранной папке уже есть ресурс, название которого совпадает с обновляемым, он не будет перенесен, и на экране появится предупреждение:

../../_images/parent_change_name_not_unique_ru.png

Рис. 5.23. Предупреждение о неуникальности имени

Закрыв его, измените имя ресурса и повторите шаги по выбору папки.

Вкладка «Описание» позволяет добавить текстовое описание и гибко его настроить, вставить изображение или ссылку на внешний ресурс.

../../_images/ngw_description_window_rus_3.png

Рис. 5.24. Вкладка «Описание»

Вкладка «Метаданные» позволяет заносить, удалять метаданные и отображать их в таблице (Текст, Целое число, Вещественное число):

../../_images/ngw_metadata_tab_rus_3.png

Рис. 5.25. Вкладка «Метаданные»

Таблица состоит из трех столбцов:

  1. Ключ. Ключ-значение позволяет описывать свойства метаданных (автор, дата, версия и тд.)

  2. Тип. Типы данных: Строка, число, логический, пусто (если выбрать «Пусто», поле значения очистится)

  3. Значение. Значение соответствует типу ключа

Вкладка «Атрибуты» содержит таблицу, в которой перечислены атрибуты выбранного слоя (см. Рис. 5.26.).

../../_images/admin_layers_attr_rus_2.png

Рис. 5.26. Вкладка «Атрибуты»

  • Галочка в столбце «ТО» обозначает, что атрибут выводится в окне идентификации.

  • Галочка в столбце «АН» обозначает, что из этого атрибута формируется список закладок.

Для каждого имени поля в графе «Наименование» можно поставить соответствующий псевдоним для отображения вместо имени поля в окне идентификации.

../../_images/webmap_identification_rus_2.png

Рис. 5.27. Окно идентификации

5.4.7. Удаление ресурса

NextGIS Web позволяет удалять созданные ресурсы.

Это можно сделать несколькими способами:

Находясь в родительском ресурсе, в списке дочерних напротив целевого слоя выбрать иконку «крест» (см. Рис. 5.28.)

../../_images/ngw_delete_resource_from_group_ru1.png

Рис. 5.28. Выбор действия «Удалить» в списке ресурсов

Затем подтвердить операцию во всплывающем окне.

../../_images/ngw_deletion_resource_from_group_ru1.png

Рис. 5.29. Подтверждение удаления

Или

Перейти внутрь ресурса, который вы хотите удалить и нажать кнопку «Удалить» в блоке операций справа (см. Рис. 5.30.).

../../_images/ngw_window_update_delete_resource_rus_21.png

Рис. 5.30. Выбор действия «Удалить» на странице ресурса

Затем подтвердить операцию в открывшемся окне (см. Рис. 5.31.), поставив галочку и нажав на синюю кнопку «Удалить».

../../_images/ngw_deletion_resource_rus_21.png

Рис. 5.31. Удаление ресурса

Если ресурс успешно удален, то информация о нем исчезнет из соответствующей группы ресурсов.

Удаление нескольких ресурсов сразу

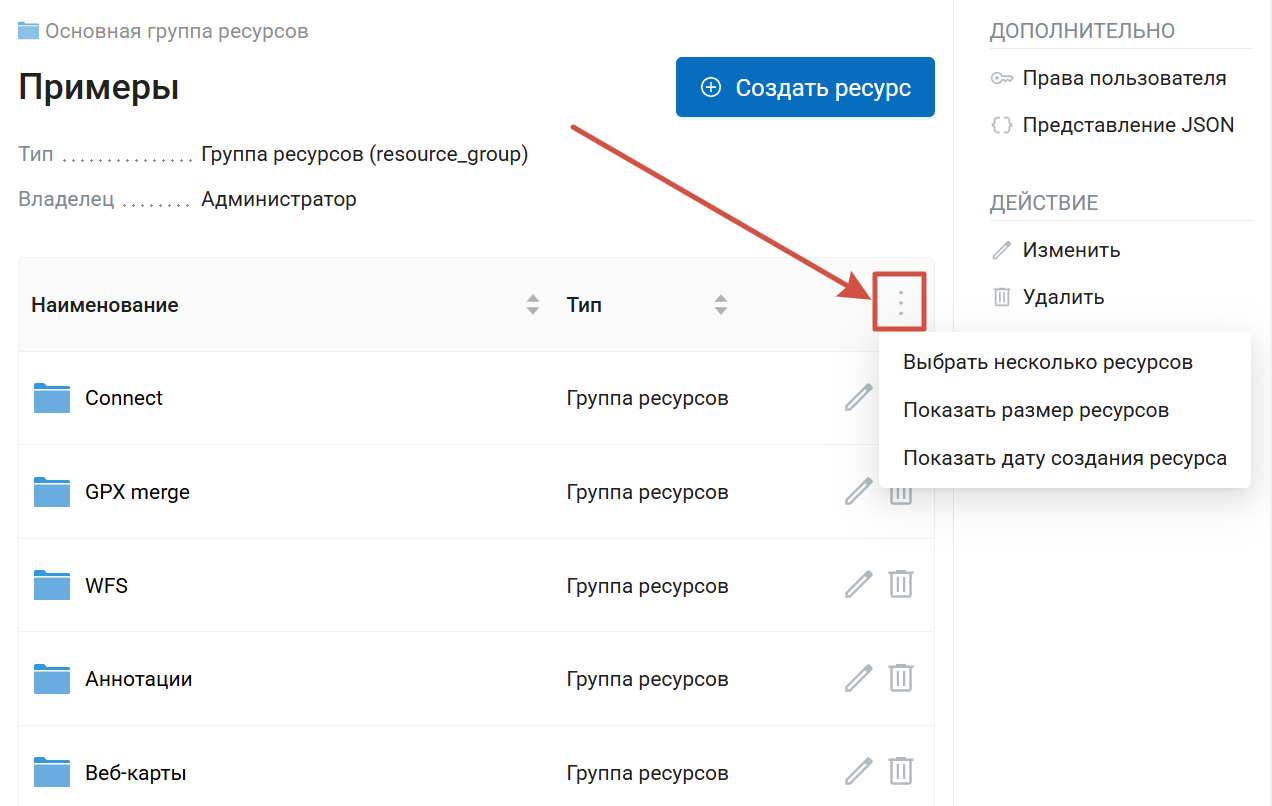

Находясь в родительском ресурсе, вызвать меню списка дочерних ресурсов, включить выбор нескольких ресурсов.

Выделить в списке ресурсы, которые необходимо удалить, и выбрать действие «Удалить» из того же меню. Затем подтвердить удаление во всплывающем окне.

../../_images/delete_selected_multiple_ru1.png

Рис. 5.32. Удаление нескольких ресурсов

5.4.8. Экспорт векторных данных

Веб ГИС позволяет экспортировать данные в следующие форматы:

  • GeoJSON

  • CSV

  • CSV для Microsoft Excel

  • ESRI Shapefile

  • AutoCAD DXF

  • Mapinfo TAB

  • MapInfo MIF/MID

  • GeoPackage.

При экспорте в некоторые форматы создаются дополнительные файлы, например CSVT (описание полей) и PRJ (описание проекции) для CSV, CPG (кодовая страница) для ESRI Shapefile.

Для того, чтобы экспортировать данные:

  1. Откройте ресурс Векторного слоя или Слоя PostGIS, данные которого вы хотите экспортировать;

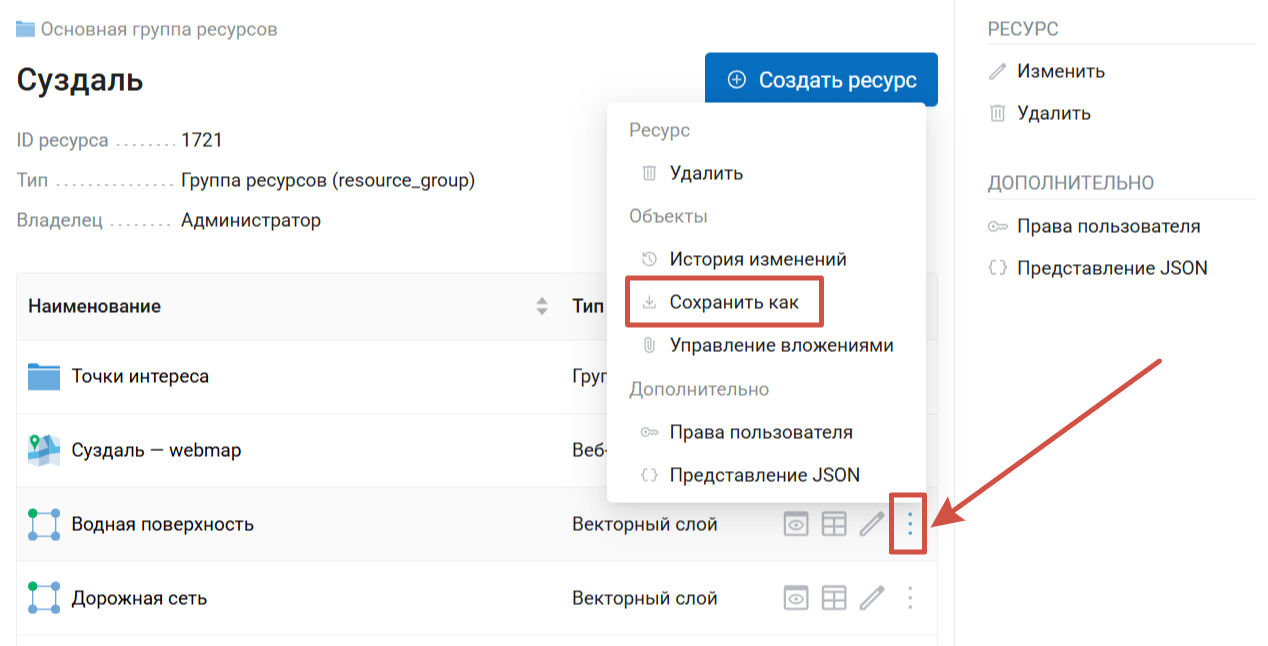

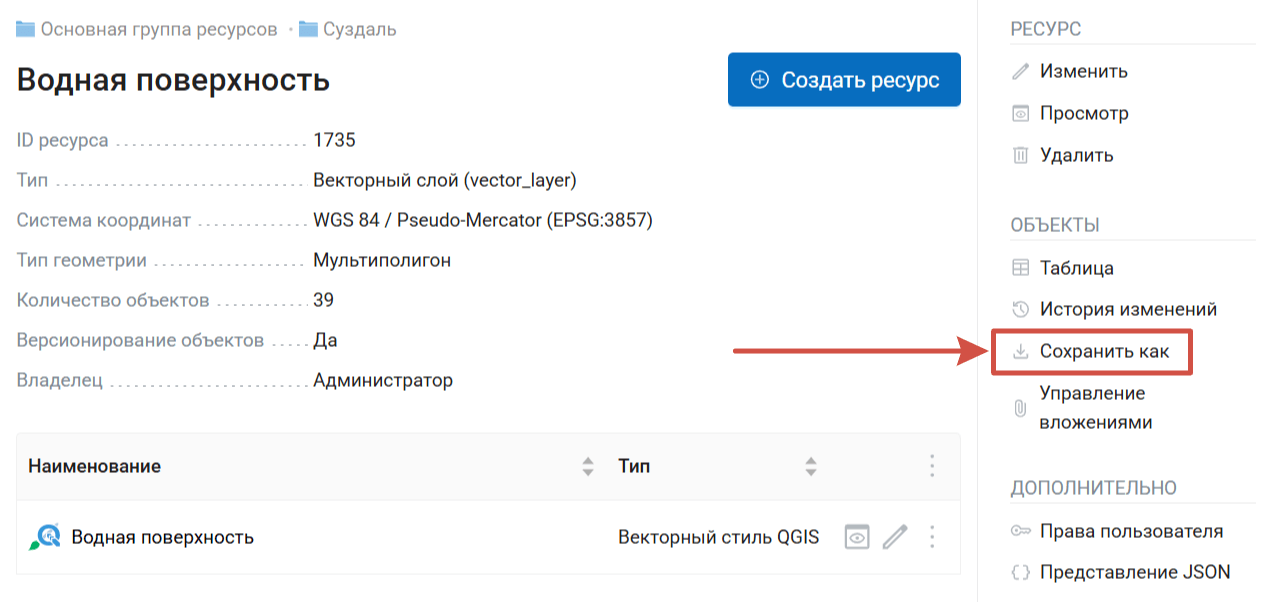

  2. Выберите пункт Объекты ‣ Сохранить как на правой панели веб-интерфейса;

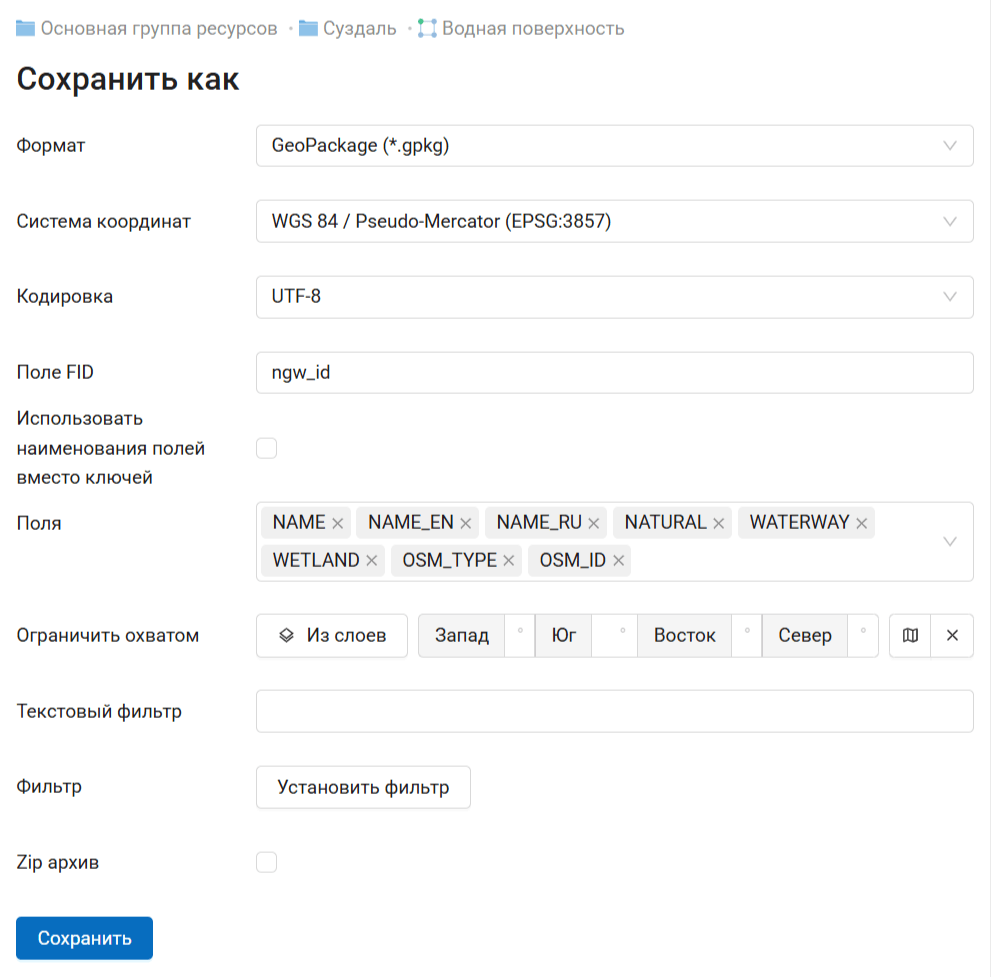

  3. Укажите формат и кодировку данных;

  4. При необходимости можно результат запаковать в ZIP архив (для ряда форматов это настройка по умолчанию)

  5. Сохраните файл себе на устройство

В поле «Формат» следует указать требуемый формат данных:

../../_images/formats_ru.png

Рис. 5.33. Поле «Формат»
