4.9. Интеграция с nextgis.com

Добавлено в версии 2.2.

С основными возможностями программного обеспечения ВебГИС можно ознакомиться в разделе Веб ГИС.

4.9.1. Создание новой Веб ГИС

Создание новой учетной записи Веб ГИС возможно двумя способами. Для осуществления первого способа необходимо выполнить следующую последовательность действий:

  1. Открыть дерево слоев (см. Рис. 4.2. п. 1).
  2. Нажать кнопку «Добавить геоданные» (см. Рис. 4.3., п. 4).

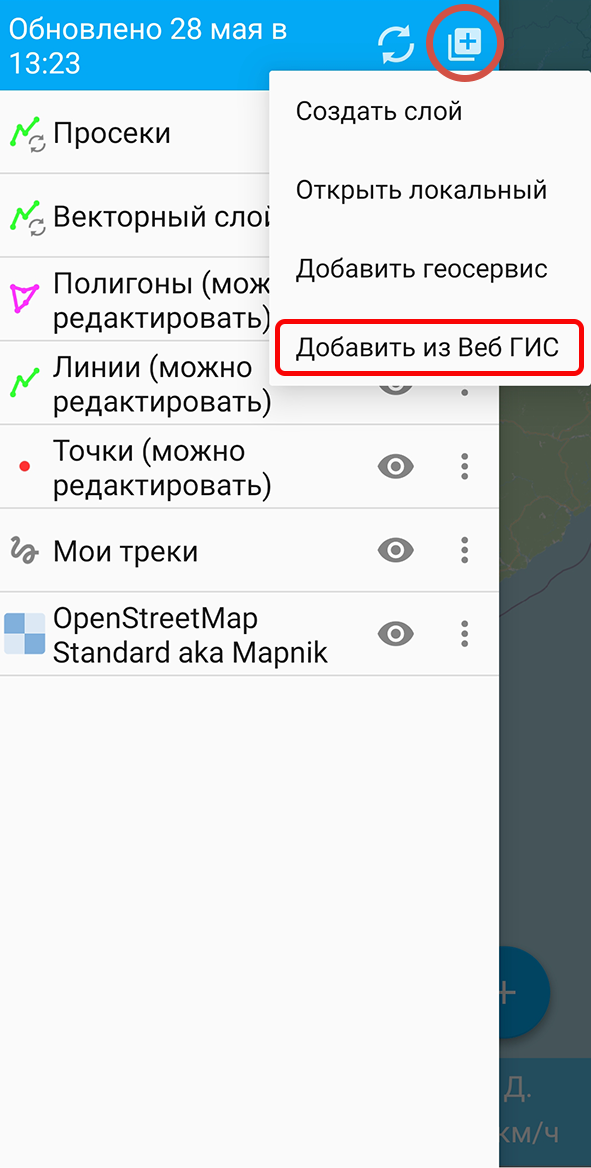

  3. В открывшемся меню выбрать пункт «Добавить из Веб ГИС» (см. Рис. 4.81.)
../../_images/ngmobile_the_menu_button_Add_data.png

Рис. 4.81. Меню кнопки «Добавить геоданные».

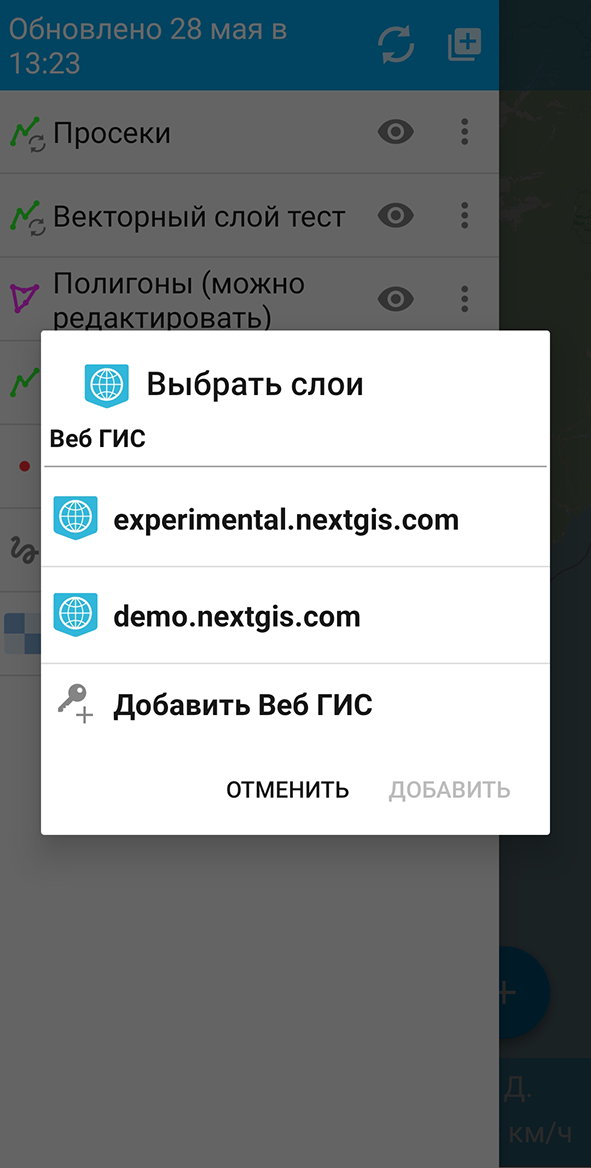

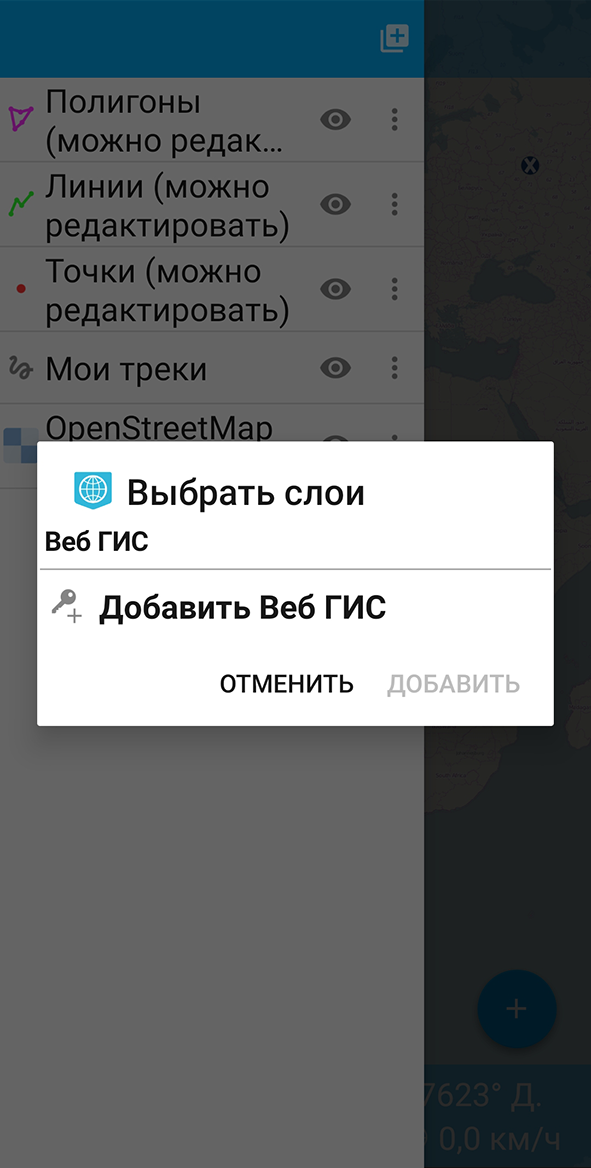

  1. В открывшемся окне необходимо нажать на кнопку «Добавить Веб ГИС» (см. Рис. 4.82.).
../../_images/select_layer.png.png

Рис. 4.82. Выбор учетной записи Веб ГИС.

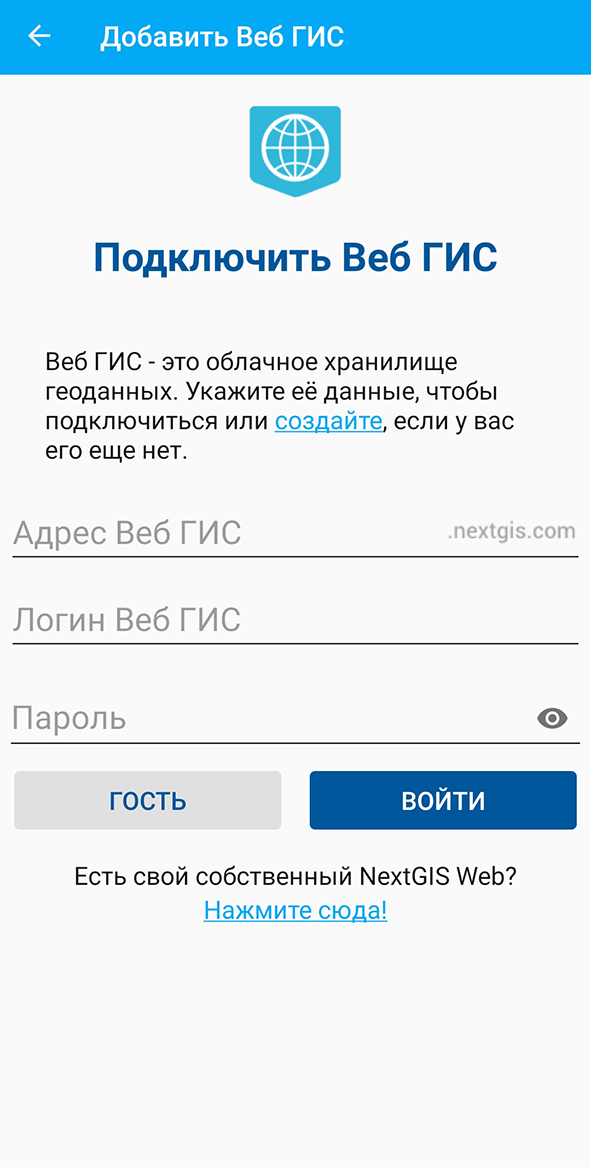

  1. В открывшемся окне ввести имя ГИС, имя пользователя и пароль и нажать кнопку «Войти» (см. Рис. 4.83.).
../../_images/new_webgis.png

Рис. 4.83. Создание новой учетной записи Веб ГИС.

Создать новую учетную запись Веб ГИС вторым способом можно, выполнив следующую последовательность шагов:

  1. Вызвать контекстное меню (см. Рис. 4.2. п. 5).

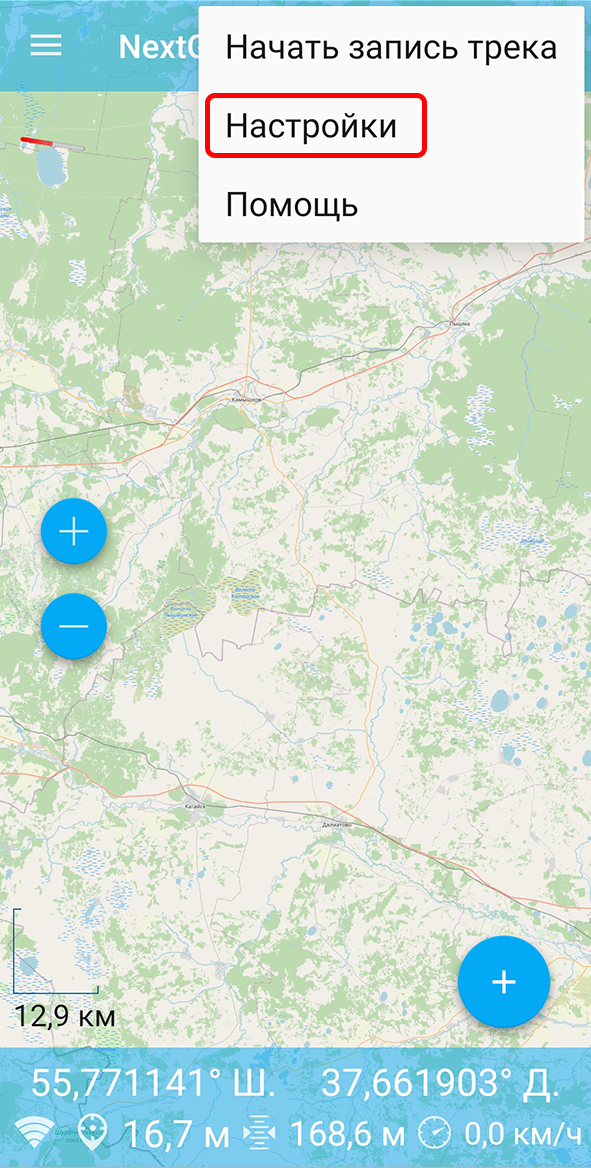

  2. Далее необходимо выбрать пункт «Настройки» (см. Рис. 4.84.).
../../_images/settings.png.png

Рис. 4.84. Контекстное меню.

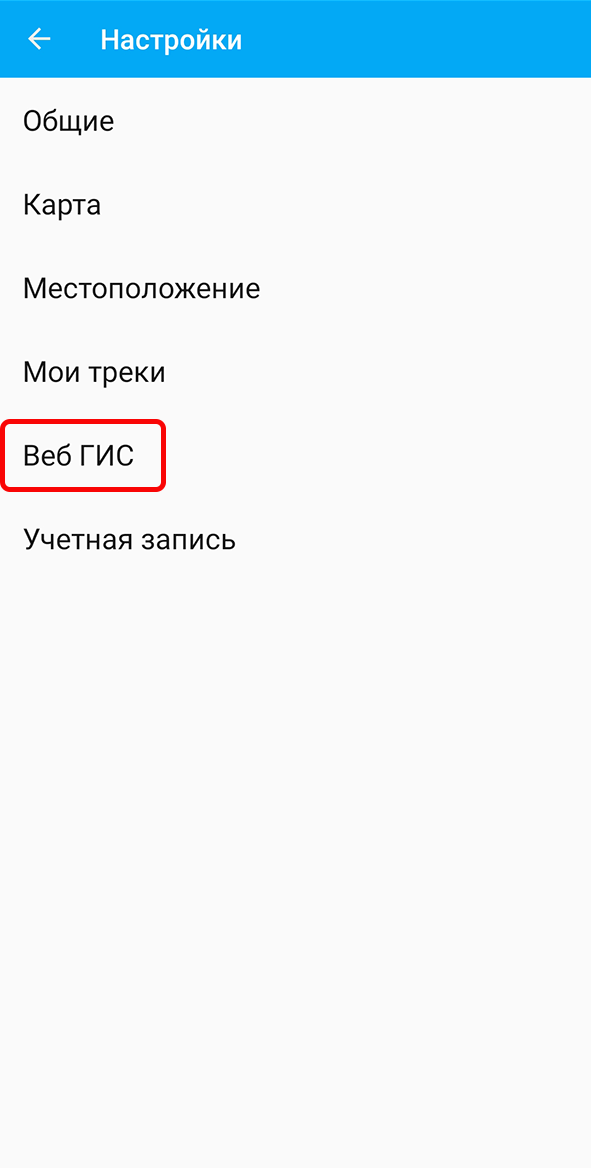

  1. Выбрать пункт «Веб ГИС» (см. Рис. 4.85.).
../../_images/settings_NGW.png

Рис. 4.85. Меню «Настройки».

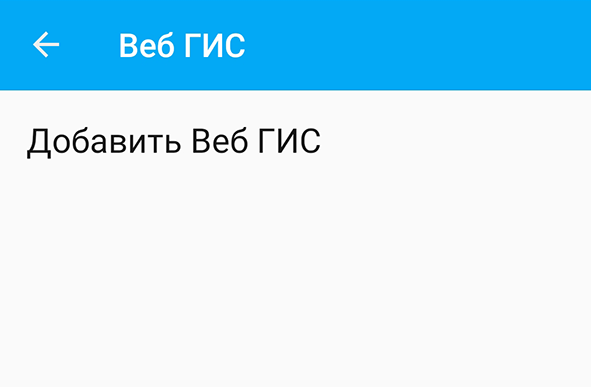

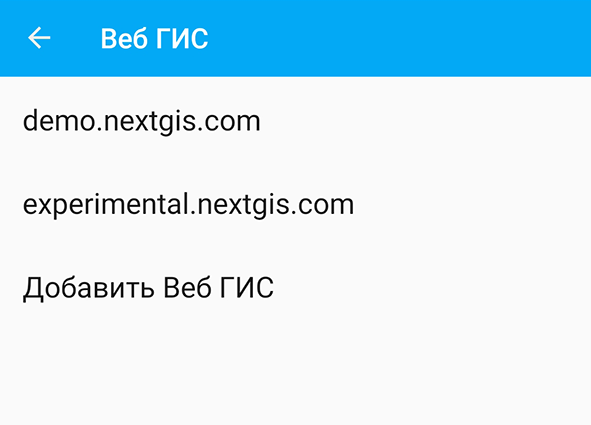

  1. В открывшемся меню следует нажать на кнопку «Добавить Веб ГИС» (см. Рис. 4.86.).
../../_images/add_entry.png

Рис. 4.86. Меню «Веб ГИС».

  1. В открывшемся окне ввести имя ГИС, имя пользователя и пароль и нажать кнопку «Войти» (см. Рис. 4.83.).

4.9.2. Создание подключения к Веб ГИС

Для подключения к уже существующей учетной записи Веб ГИС необходимо выполнить следующую последовательность шагов:

  1. Открыть дерево слоев (см. Рис. 4.2. п. 1).
  2. Нажать кнопку «Добавить геоданные» (см. Рис. 4.3., п. 4).
  3. В открывшемся меню выбрать пункт «Добавить из Веб ГИС» (см. Рис. 4.81.)
  4. В открывшемся окне необходимо выбрать ранее созданную учетную запись Веб ГИС (см. Рис. 4.82.).
  5. В случае удачного подключения откроется окно со списком файлов Веб ГИС. Если у Вас только одна Веб ГИС, то вход в нее будет осуществлен автоматически при нажатии на кнопку «Добавить из Веб ГИС».

4.9.3. Создание подключения к NextGIS Web

С основными возможностями программного обеспечения NextGIS Web можно ознакомиться в разделе Основные возможности NextGIS Web.

Если Вы хотите хранить данные на собственном сервере NextGIS Web, можно войти в свою учетную запись, нажав на кнопку «Добавить Веб ГИС» при любом из описанных выше способов создания Веб ГИС и затем перейдя по ссылке внизу экрана (см. Рис. 4.87.).

../../_images/new_webgis_nextgis.png

Рис. 4.87. Меню «Добавить Веб ГИС».

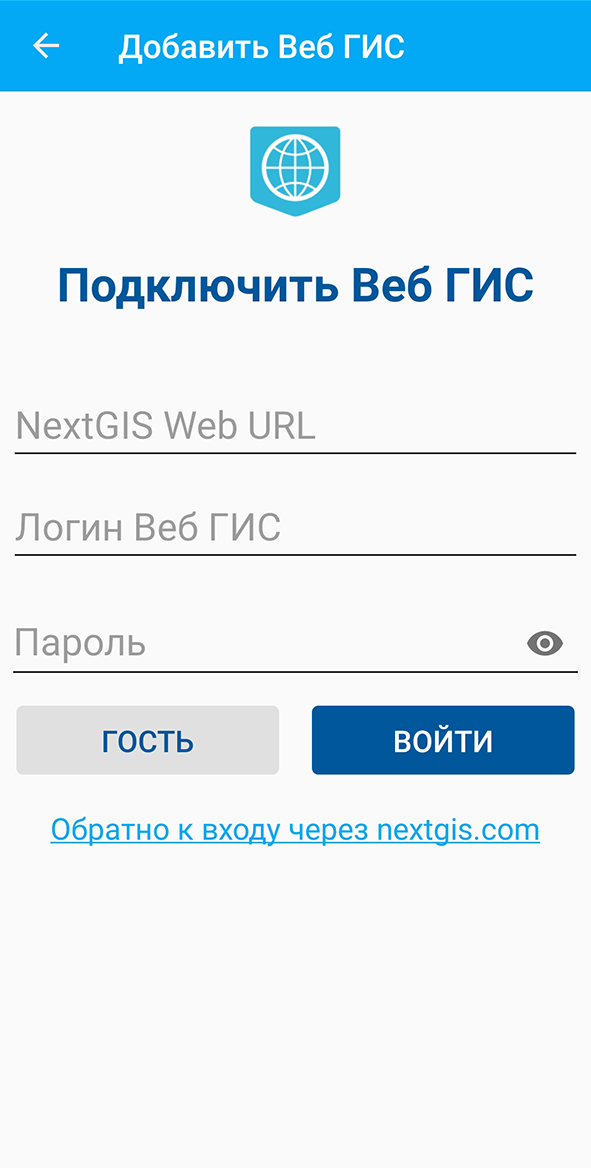

В открывшемся окне следует ввести параметры подключения: NextGIS Web URL, имя пользователя и пароль, нажать кнопку «Войти» (см. Рис. 4.88.).

../../_images/nextgis_web.png

Рис. 4.88. Окно ввода параметров подключения.

Примечание

В диалогом окне для ввода параметров при создании подключения к NextGIS Web Имя пользователя/логин и пароль следует вводить без пробелов! Mногие клавиатуры смартфонов и планшетов при автоподстановке текста, а также при вставке копируемого текста из буфера обмена добавляют пробел в конце текста в поле ввода (имя пользователя, пароль). Полученный текст с пробелом воспринимается NextGIS Web как другое имя пользователя или другой пароль, что приводит к отказу в создании подключения.

4.9.4. Редактирование учетной записи Веб ГИС

Для редактирования учетной записи Веб ГИС необходимо выполнить следующую последовательность шагов:

  1. Вызвать контекстное меню (см. Рис. 4.2. п. 5).
  2. Далее выбрать пункт меню «Настройки» (см. Рис. 4.84.).
  3. В открывшемся меню необходимо выбрать пункт «Веб ГИС» (см. Рис. 4.85.).
  4. Далее в списке необходимо выбрать ранее созданную учетную запись Веб ГИС (см. Рис. 4.85.).

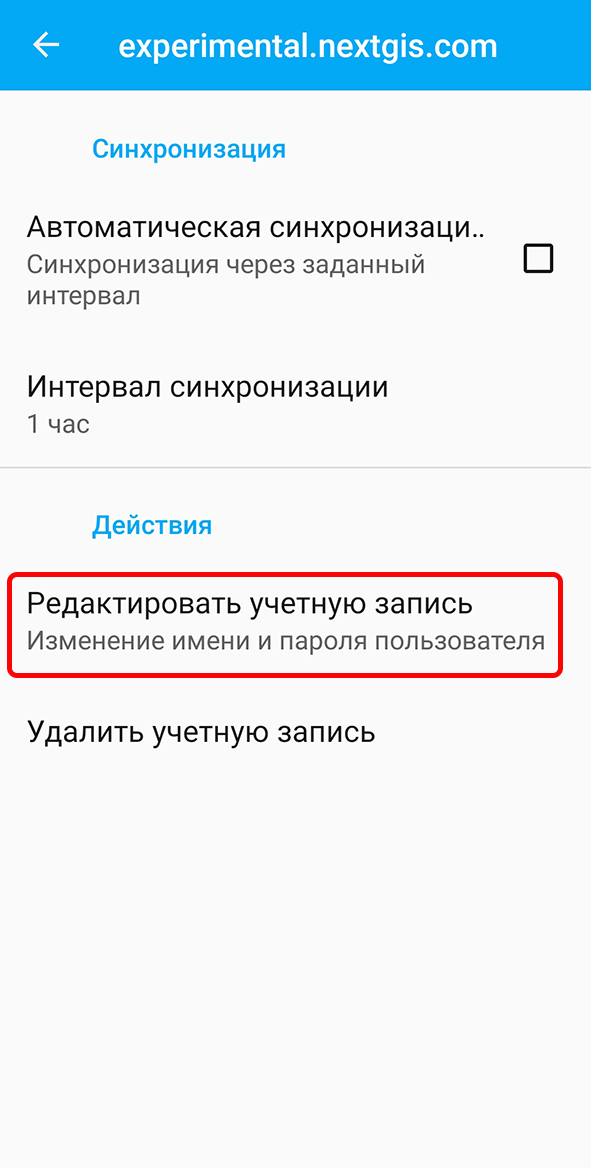

  5. В открывшемся окне выбрать пункт меню «Редактировать учетную запись» (см. Рис. 4.89.).
../../_images/remove_account.png

Рис. 4.89. Редактирование учетной записи Веб ГИС.

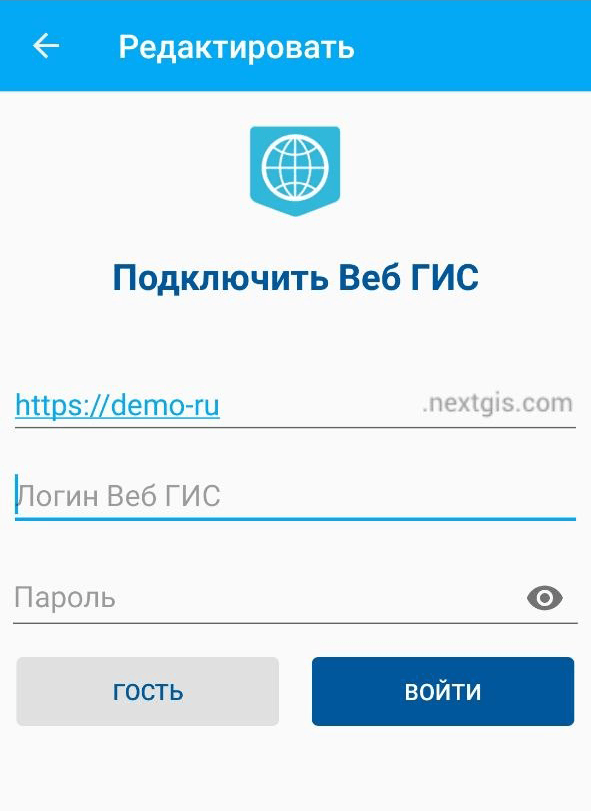

6. В открывшемся окне в ранее созданную учетную запись при необходимости можно внести изменения в поля (см. Рис. 4.90.):

  1. Имя пользователя.
  2. Пароль.
../../_images/ng_mobile_edit_account.png

Рис. 4.90. Внесение изменений в ранее созданную учетную запись.

4.9.5. Удаление учетной записи Веб ГИС

Удаление учетной записи Веб ГИС может осуществляться несколькими способами. При использовании первого способа удаление учетной записи Веб ГИС, необходимо выполнить следующую последовательность шагов:

  1. Вызвать контекстное меню (см. Рис. 4.2. п. 5).
  2. Далее выбрать пункт меню «Настройки» (см. Рис. 4.84.).
  3. В открывшемся меню опций необходимо выбрать пункт «Веб ГИС» (см. Рис. 4.85.).
  4. Далее следует выбрать ранее созданную учетную запись Веб ГИС (см. Рис. 4.85.).

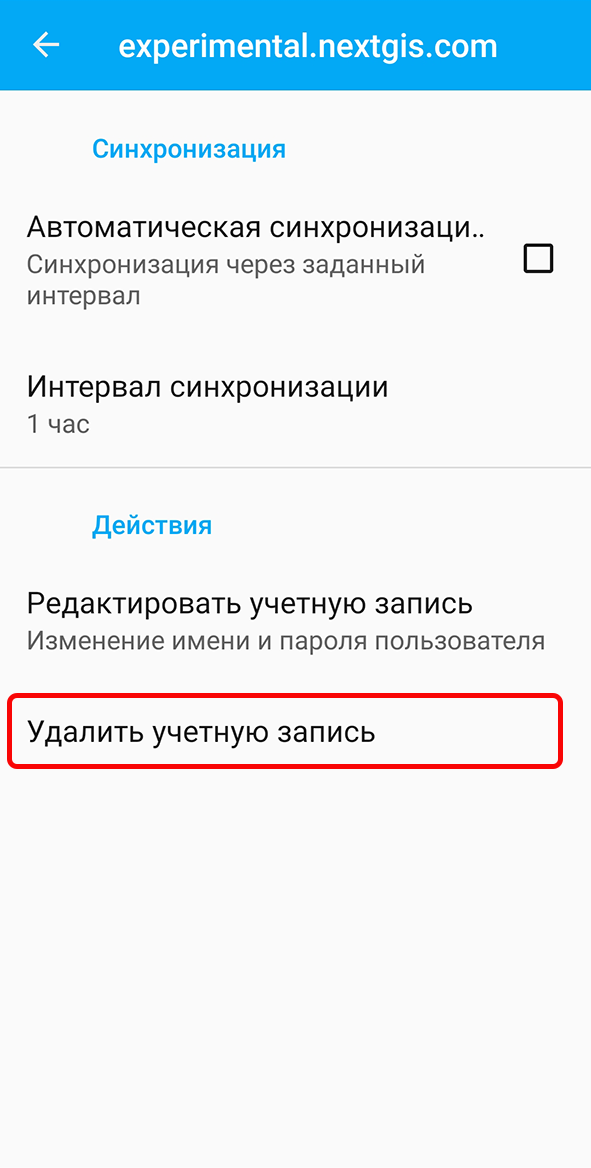

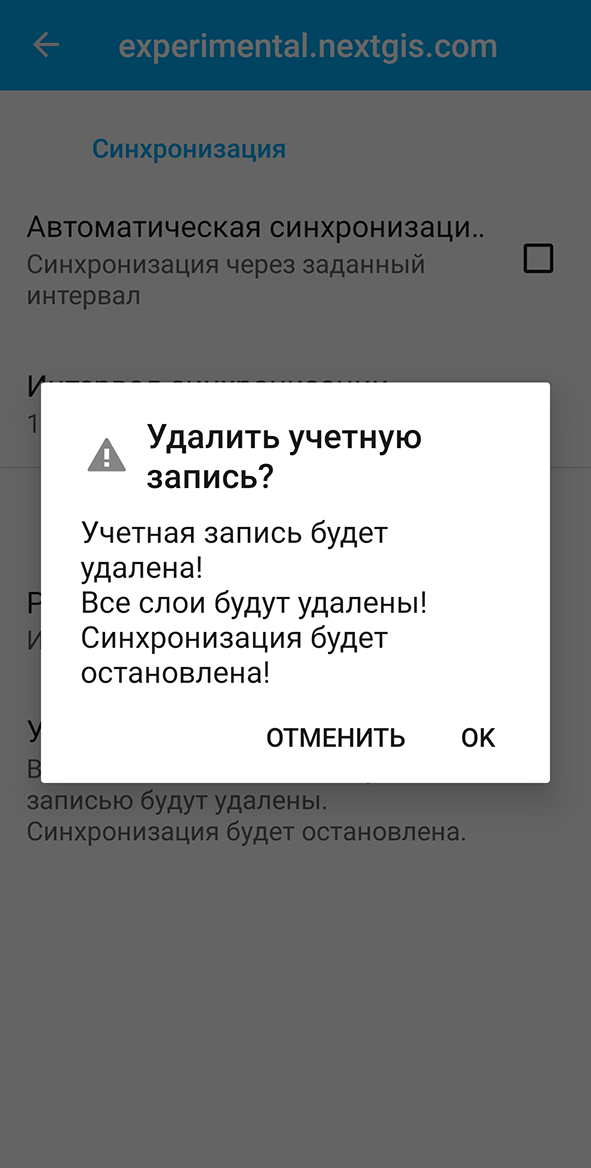

  5. Выбрать пункт меню «Удалить учетную запись» (см. Рис. 4.91.).
../../_images/remove_account1.png

Рис. 4.91. Удаление учетной записи Веб ГИС.

  1. Удалить выбранную учетную запись Веб ГИС.
  2. В случае удачного удаления откроется окно выбора Веб ГИС, в котором будет отсутствовать ранее созданная учетная запись Веб ГИС.

Для удаления учетной записи Веб ГИС вторым способом необходимо выполнить следующую последовательность шагов:

  1. На устройстве (мобильном телефоне/планшете) вызвать «Настройки операционной системы».
  2. Перейти к Аккаунтам/Учетным записям в настройках устройства (см. Рис. 4.92.).
../../_images/settings_in_os.png

Рис. 4.92. Выбор аккаунтов в настройках ОС.

  1. Выбрать из списка учетную запись «NextGIS» (см. Рис. 4.93.).
../../_images/accounts_in_os.png

Рис. 4.93. Выбор в настройках ОС аккаунт NextGIS.

  1. В открывшемся окне необходимо вырать ранее созданную учетную запись Веб ГИС (см. Рис. 4.94.).
../../_images/remove_account_in_os.png

Рис. 4.94. Выбор учетной записи Веб ГИС через настройки ОС.

  1. В открывшемся окне «Синхронизация» нажать на кнопку контекстного меню в правом верхнем углу и выбрать в открывшемся списке «Удалить аккаунт» (см. Рис. 4.95.).
../../_images/remove_account1_in_os.png

Рис. 4.95. Удаление учетной записи Веб ГИС через настройки ОС.

4.9.6. Добавление слоя (векторного или растрового) из Веб ГИС

Для добавления слоя (векторного или растрового) из Веб ГИС необходимо выполнить следующую последовательность шагов:

  1. Открыть дерево слоев (см. Рис. 4.2. п. 1).
  2. Нажать кнопку «Добавить геоданные» (см. Рис. 4.3., п. 4).
  3. В открывшемся меню выбрать пункт «Добавить из Веб ГИС» (см. Рис. 4.81.)
  4. Выбрать из списка учетную запись Веб ГИС (см. Рис. 4.82.). Подробнее о создании учетной записи Веб ГИС см. в разделе ngmobile_сreate_a_connection.
  5. В открывшемся окне находится список внутренних ресурсов и слоев Веб ГИС (векторных и растровых) выбранной учетной записи (см. Рис. 4.96.).
../../_images/list_of_files.png

Рис. 4.96. Список ресурсов и слоев Веб ГИС.

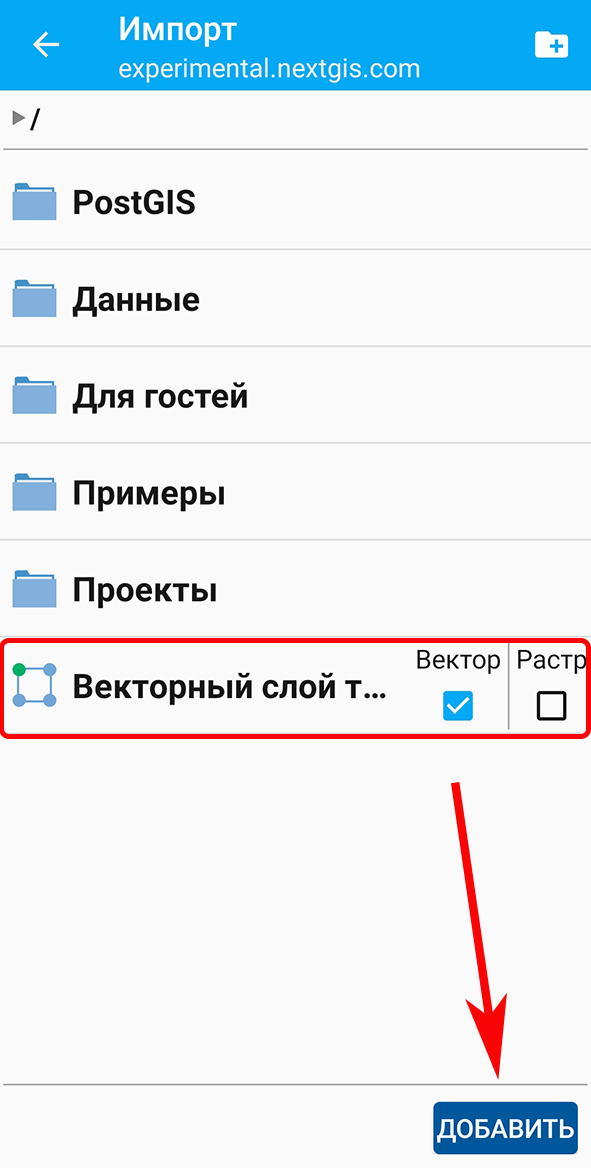

  1. Выбрать нужную группу ресурсов Веб ГИС, внутри которой следует отметить необходимый слой (вектор и/или растр) путем проставления отметок и выбрать пункт меню «Добавить» (см. Рис. 4.97.).
../../_images/file_selection.png

Рис. 4.97. Выбор в группе ресурсов Веб ГИС необходимого слоя.

Примечание

В случае необходимости выбора нескольких слоев Веб ГИС в разных группах ресурсов одной учетной записи, поставленная отметка выбора слоя сохраняется при переходе из одной группы ресурсов в другую.

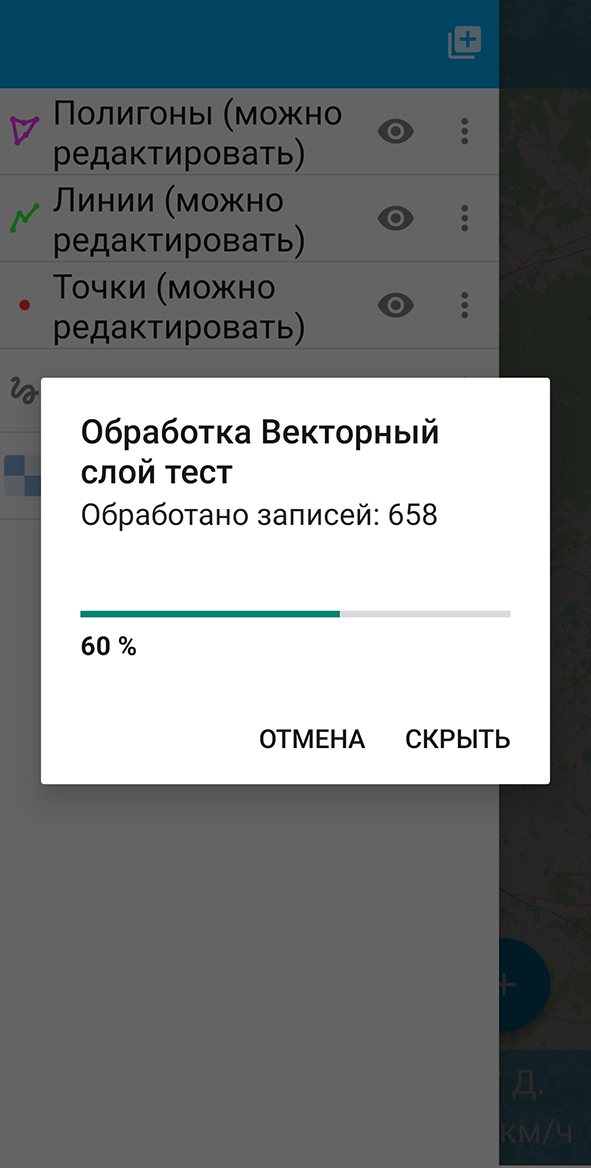

  1. Открывшееся окно обработки выбранного слоя содержит диалоговое окно с пунктами меню «Отмена» и «Скрыть» (см. Рис. 4.98.).
../../_images/processing_layer.png

Рис. 4.98. Окно обработки слоя.

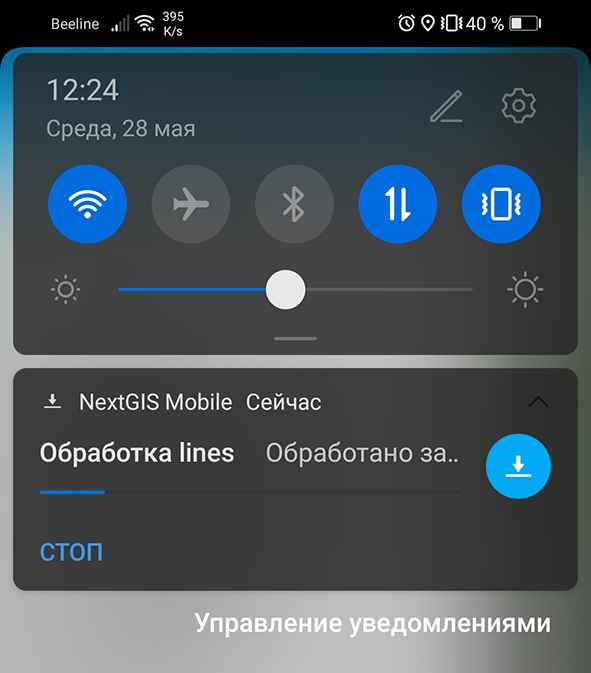

Если необходимо остановить процедуру обработки слоя Веб ГИС следует выбрать пункт меню «Отмена». Для предотвращения блокирования интерфейса программы и для дальнейшей работы с программой следует выбрать пункт меню «Скрыть». В результате такого выбора панель обработки слоя Веб ГИС перенесется в панель статуса (см. Рис. 4.99.).

../../_images/download_status.png

Рис. 4.99. Панель статуса.

Примечание

Если необходимо завершить процесс обработки слоя Веб ГИС, который перенесен в панель статуса, на панели обработки слоя следует сделать следующее: коснитесь экрана большим и указательным пальцами и разведите их в стороны, скользя пальцами по экрану. В результате этого действия индикатор процесса обработки слоя Веб ГИС будет перенесен в панель статуса, а также появится кнопка «Стоп», при нажатии на которую процесс обработки слоя завершится.

В результате выполнения выше перечисленных действий на карту будут добавлены выбранные слои (вектор и/или растр) Веб ГИС, которые появятся в дереве слоев сверху.

4.9.7. Настройка синхронизации векторного слоя с Веб ГИС

Для осуществления процесса оперативного обмена правками геоданных и обеспечения идентичности выбранной информации между компьютером и мобильным устройством пользователя необходимо использовать синхронизацию. Для осуществления синхронизации векторного слоя с Веб ГИС необходимо выполнить следующую последовательность шагов:

  1. Вызвать контекстное меню (см. Рис. 4.2. п. 5).
  2. Далее выбрать пункт меню «Настройки» (см. Рис. 4.84.).
  3. В открывшемся меню опций необходимо выбрать пункт «Веб ГИС» (см. Рис. 4.85.).
  4. Далее следует выбрать ранее созданную учетную запись Веб ГИС (см. Рис. 4.82.).

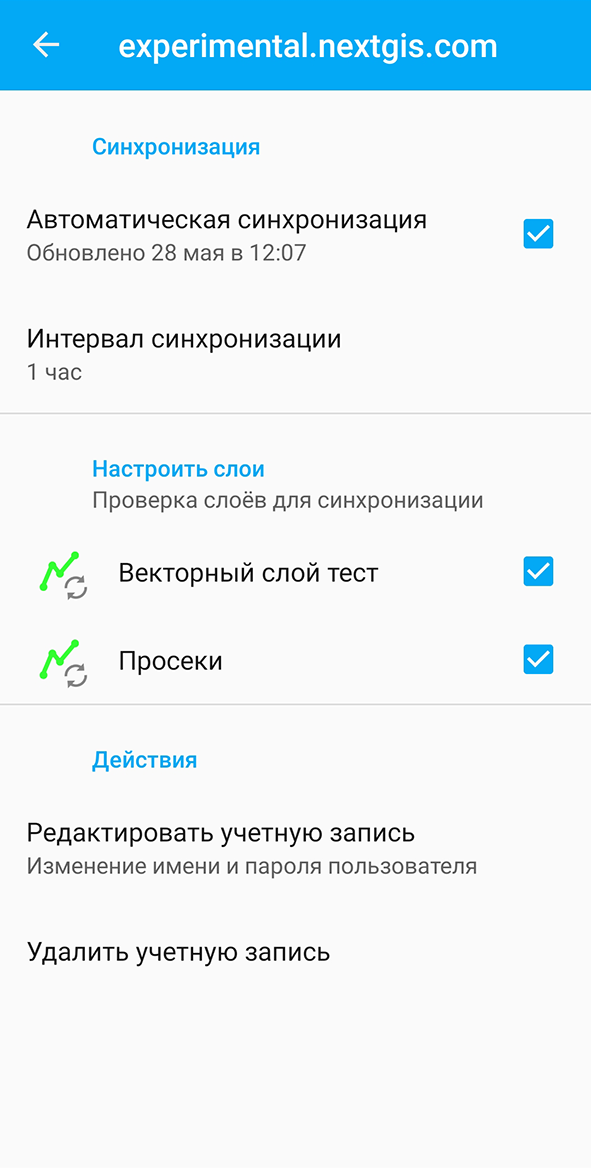

  5. В открывшемся меню имеются пункты (см. Рис. 4.100.):
    • автоматическая синхронизация;
    • интервал синхронизации (можно изменить, может составлять от 5 минут до 2 часов);
    • синхронизация конкретного слоя с Веб ГИС.
../../_images/connection_properties_window.png

Рис. 4.100. Настройки учетной записи Веб ГИС.

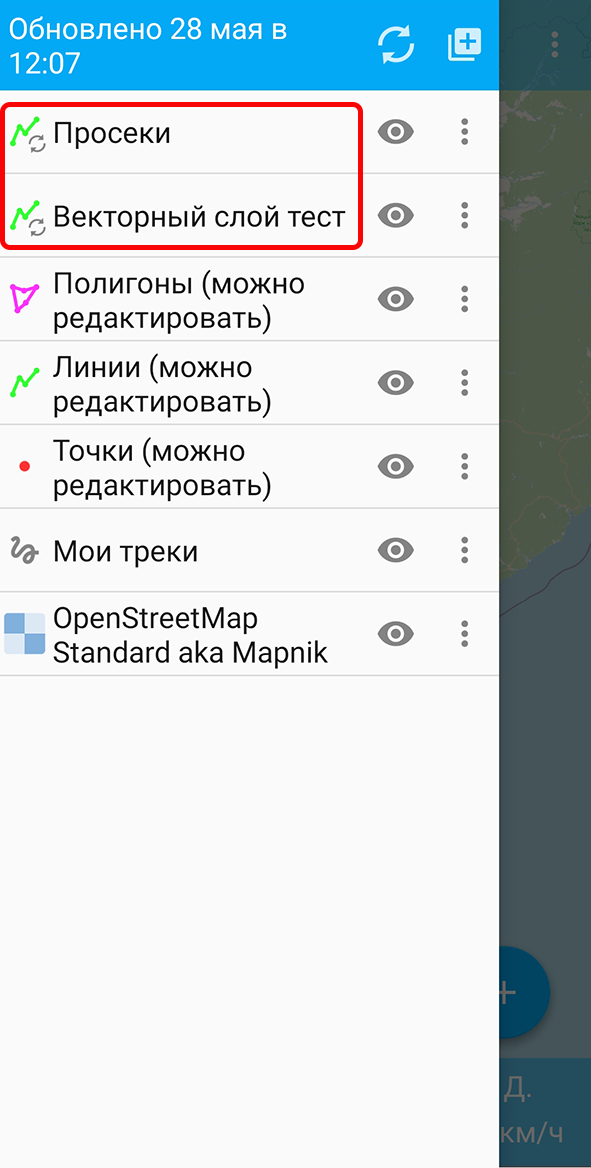

После выбора слоя и проставления отметки о разрешении процесса синхронизации с Веб ГИС возле иконки слоя появляется иконка о начале процесса синхронизации в виде замкнутых стрелок. Такая же иконка появляется и в дереве слоев возле иконки слоя, участвующего в синхронизации (см. Рис. 4.101.):

../../_images/layers_tree_int.png

Рис. 4.101. Дерево слоев.
