7.3. Описание интерфейса NextGIS QGIS

При первом запуске NextGIS QGIS пользователь видит следующее окно (см. Рис. 7.7.).

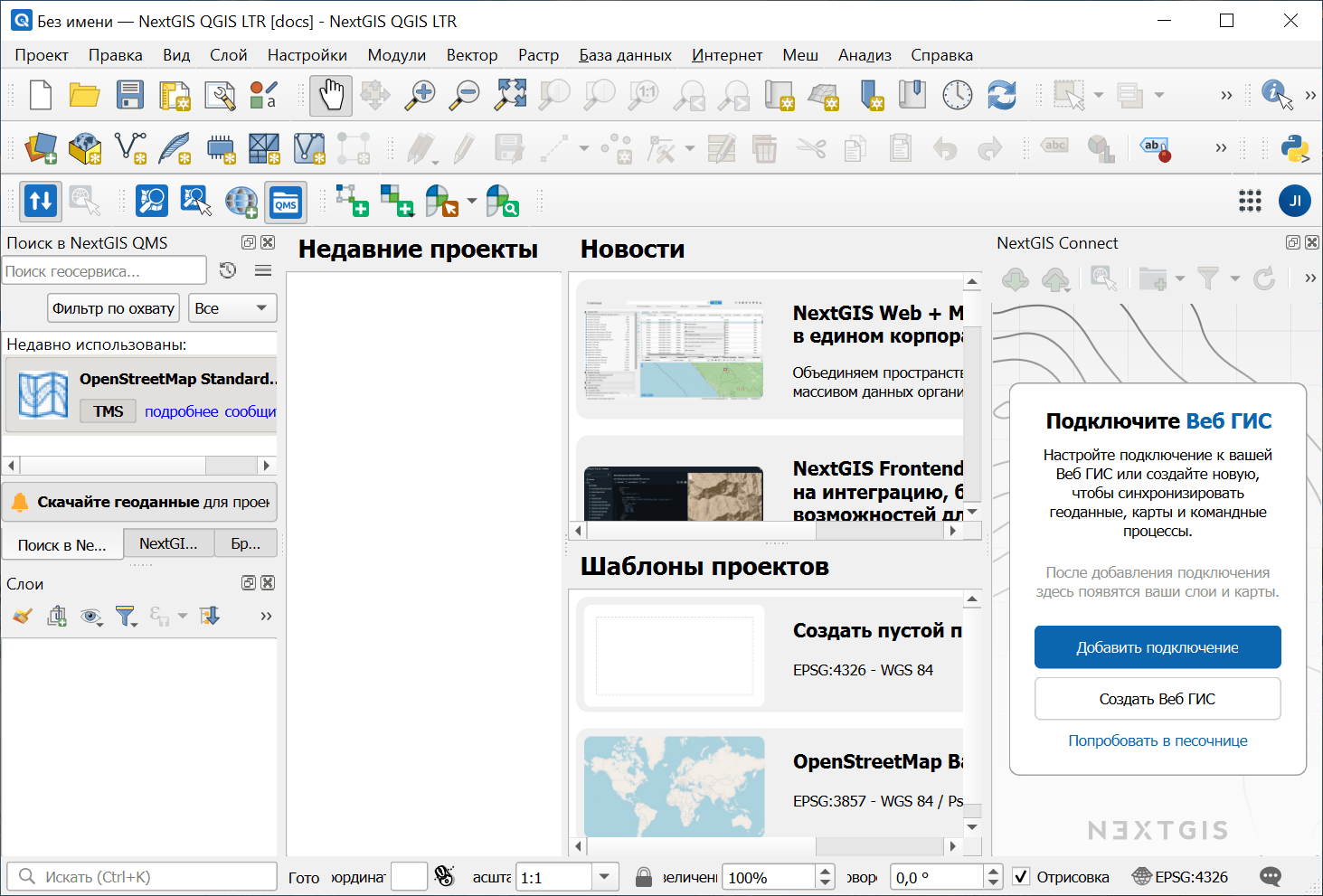

Рис. 7.7. Первое открытие программы после установки

В этом окне предлагается создать новый проект с нуля или при помощи шаблона. Также вы можете открыть уже существующий проект.

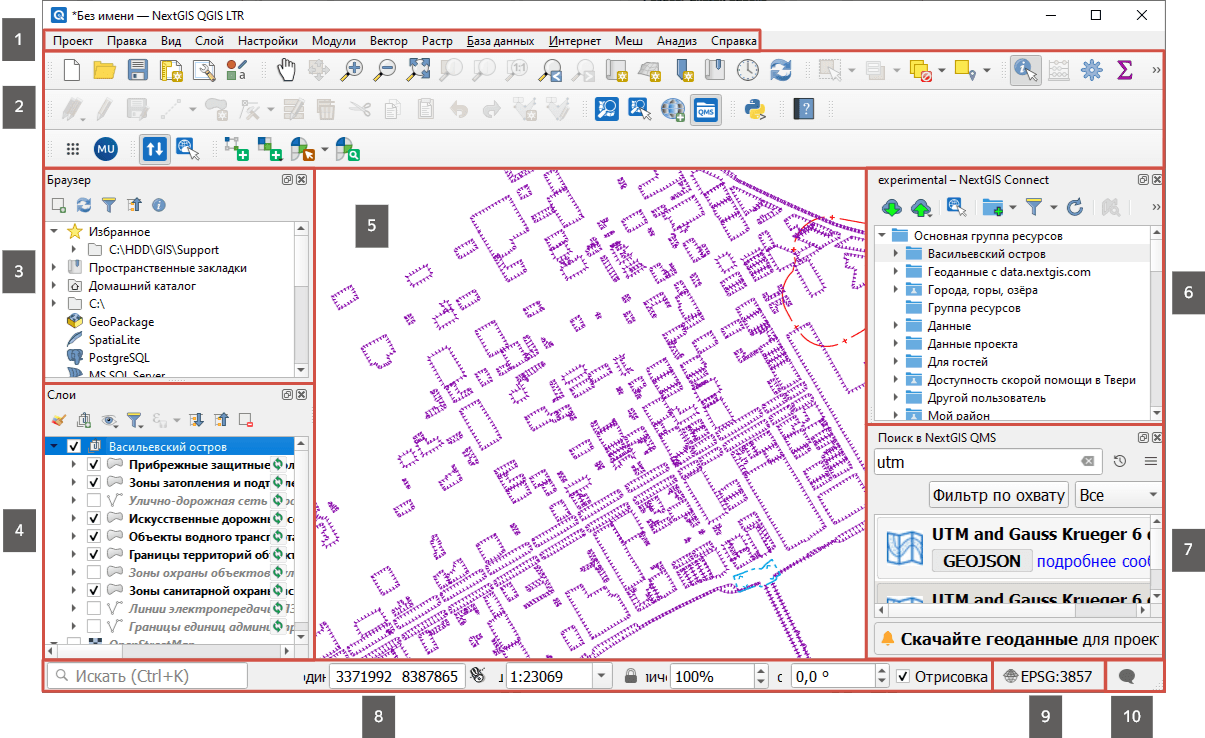

Рис. 7.8. Интерфейс NextGIS QGIS с загруженным проектом

Примечание

Внешний вид элементов интерфейса (заголовки окон и т.п.) может отличаться в зависимости от операционной системы и менеджера окон.

Интерфейс NextGIS QGIS разделяется на следующие области (см. Рис. 7.8.):

1. Главное меню.

2. Панель инструментов.

3. Браузер для просмотра папок

4. Дерево слоёв.

5. Область карты.

6. Панель NextGIS Connect

7. Панель поиска в QMS

8. Строка состояния.

9. Кнопка проекции.

10. Кнопка вызова панели отладочных сообщений.

7.3.1. Главное меню

Рис. 7.9. Главное меню NextGIS QGIS и выпадающее меню «Проект»

Главное меню предоставляет доступ ко всем возможностям NextGIS QGIS в виде стандартного иерархического меню. Рядом с пунктом меню указана иконка, соответствующая данному инструменту в панели инструментов, а также «горячие клавиши». Комбинации клавиш для пунктов меню заданы по умолчанию, но их можно изменить, вызвав диалог настройки из меню: :menuselection:Установки ‣ Комбинации клавиш....

Несмотря на то, что большинству пунктов меню соответствует свой инструмент, меню и панели инструментов организованы по-разному. Дополнительную информацию об инструментах и панелях инструментов можно найти в разделе Панель инструментов.

Примечание

Дополнительные модули появляются в различных меню, поэтому на разных компьютерах набор этих меню отличается.

7.3.2. Панель инструментов

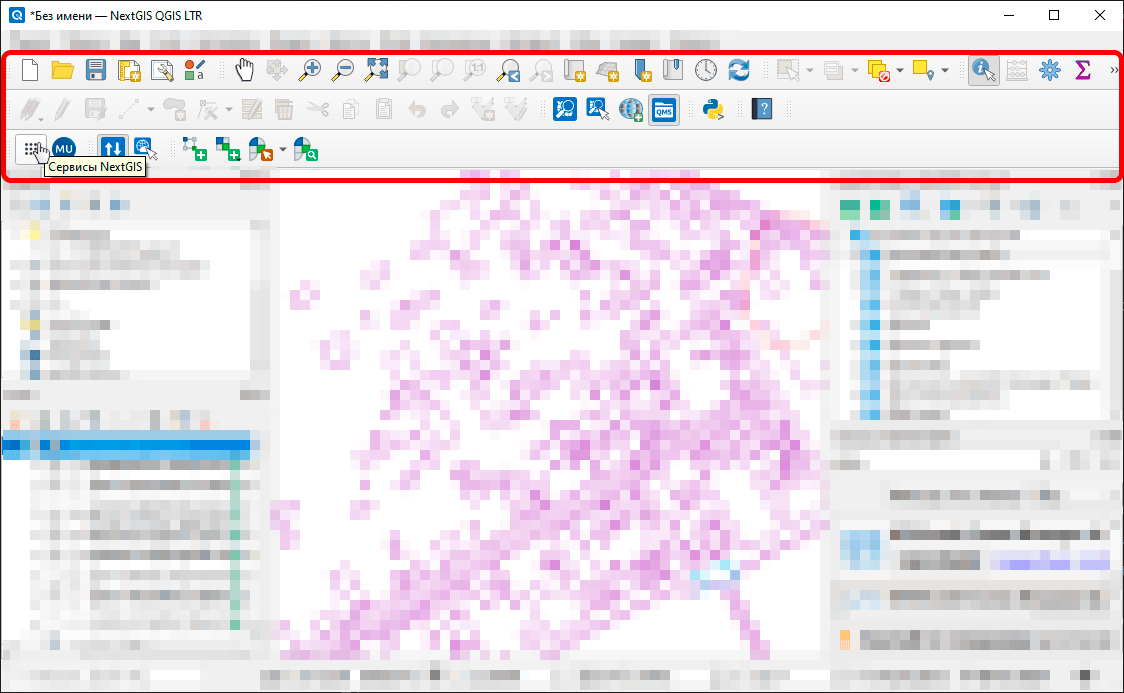

Рис. 7.10. Панель инструментов и всплывающая подсказка

Из панели инструментов можно запустить множество тех же самых функций, что и из меню, и ещё дополнительные инструменты для взаимодействия с картой. У каждой кнопки панели инструментов есть всплывающая подсказка: наведите мышку на соотвествующую кнопку, и на экране появится короткое описание ее функции.

Каждую панель инструментов можно передвигать по окну для ваших нужд. Панели можно скрывать и отображать при помощи контекстного меню, которое вызывается нажатием правой клавиши мыши на соответствующей панели.

Совет

В документации будут встречаться указания «Найдите кнопку на такой-то панели инструментов». Для того чтобы найти конкретную панель инструментов, нажмите правой кнопкой мыши на пустом участке панели инструментов. В контекстном меню выключите и включите заданную панель, тогда вы увидите как она скрывается и показывается на экране.

7.3.3. Дерево слоёв

Понятие Слой будет часто встречаться в инструкции. Слой - это геоданные с определенным составом и оформлением. Карта состоит из одного или нескольких слоев. Слои можно скрывать и показывать. Можно изменять порядок расположения слоев и объединять их в группы.

Рис. 7.11. Дерево слоев

В дереве слоёв перечислены все слои открытого проекта. У каждого элемента есть флажок, который скрывает или показывает слой. Над деревом слоёв находится своя панель инструментов с командами:

1. Открыть панель стиля слоя

2. Добавить группу слоёв

3. Управление темами карт (управляет видимостью слоя и темами)

4. Фильтровать легенду (по содержимому карты и личным слоям)

5. Фильтровать легенду по выражению

6. Развернуть все

7. Свернуть все

8. Удалить слой или группу

Рис. 7.12. Инструменты панели слоёв

Кнопка (3) позволяет добавить предустановку (preset), какие слои выключены, какие - включены. Это значит, что вы можете выбрать, какие слои на карте будут включены, и сохранить несколько таких настроек.

Все эти предустановки так же видны из компоновщика карты. Вы можете составлять карты для печати на основе заданных вами комбинаций слоёв (см. ngq_composer).

Слой можно выделить мышью и перетащить выше или ниже других слоев для изменения порядка слоёв. Слой, находящийся сверху в списке, будет рисоваться на карте поверх других.

Примечание

Это поведение может быть переопределено в панели ‘Порядок слоёв’.

Cлои в панели слоёв могут быть объединены в группы. Для этого есть два способа:

1. Нажать кнопку добавления новой группы (2). Ввести имя новой группы и нажать Enter. Нажать на существующий слой и перетащить его в группу.

2. Выделить несколько слоёв, нажать правой кнопкой в окне слоёв и выбрать Сгруппировать выделенное. (см. Рис. 7.13.). Выделенные слои автоматически поместятся в новую группу.

Рис. 7.13. Объединение слоёв в группу

Чтобы исключить слои из группы, перетащите их по дереву слоёв выше или ниже этой группы или кликните на них правой кнопкой и выберите Сделать элементом первого уровня.

Группы могут быть вложены в другие группы.

Флажок возле имени группы даёт возможность переключать видимость всех слоев в группе одним действием.

Содержимое контекстного меню слоя, вызываемого правой кнопкой мыши, зависит от того, растровый это слой или векторный.

Вы можете выделять по несколько слоёв сразу, зажав клавишу Ctrl и нажимая на них левой клавишей мыши. Можно выделить несколько слоёв и сразу объединить их в новую группу. Можно выделить несколько слоёв и сразу удалить их из проекта, нажав Ctrl+D. При этом файлы с жёсткого диска не удаляются.

7.3.4. Область карты

Это основное окно NextGIS QGIS - тут отображается карта. Вид отображаемой карты зависит от того, какие слои включены в панели слоёв, и какие им заданы стили.

Рис. 7.14. Основное окно NextGIS QGIS с отображенной картой

Совет

Масштабирование карты с помощью колеса мыши

Для изменения масштаба карты используйте колесо мыши. Поместите курсор на область карты и вращайте колесо. При этом карта отцентрируется на позиции курсора. Вы можете настроить поведение колеса мыши в меню Установки ‣ Параметры ‣ Инструменты ‣ Прокрутка и масштабирование.

Совет

Перемещение карты, используя клавиши со стрелками и клавишу пробела

Вы можете поместить курсор мыши на карту и двигать карту клавишами со стрелками на клавиатуре. Так же можно зажать клавишу пробел или колесо мыши и двигать карту мышью.

7.3.5. Строка состояния

Рис. 7.15. Строка состояния

Слева находится окно поиска.

Рис. 7.16. Пример работы поиска

В строке состояния показывается позиция курсора на карте в текущих координатах (то есть метрах или градусах). Справа от окна координат есть кнопка с изображенем мыши, которая переключает показ между текущими координатами и охватом (bbox, extent).

Рядом с полем отображения координат находится список масштабов. В нём можно выбрать предустановленные масштабы от 1:500 to 1:1000000 или ввести точное значение с клавиатуры.

Далее расположено окно выбора увеличения. Если при изменении масштаба размер значков и толщина линий сохраняет своё значение в пикселях, то при выборе большего увеличения значки также увеличиваются визуально.

Рис. 7.17. Один и тот же фрагмент карты при изменении масштаба (слева) и увеличения (справа)

Правее находится окно, в котором вы можете задать поворот карты в градусах по часовой стрелке.

Флажок Отрисовка при отключении остановит отрисовку карты. Если на экране открыто много тяжёлых слоёв, и отрисовка начинает тормозить, то можно временно выключить отрисовку, отключить лишние слои.

Справа находится кнопка выбора проекции. На ней написан код EPSG текущей системы координат. Если её нажать, то откроется окно свойств текущей проекции.

В правом углу находится кнопка вызова панели отладочных сообщений.

7.3.6. Оформление карты

В NextGIS QGIS имеется возможность отображать на карте элементы оформления.

• Масштабная линейка

• Координатная сетка

• Указатель на север

• Эмблема (картинка)

• Подпись авторских прав

• Название карты (с версии 3)

• Границы макета

Рис. 7.18. Карта с элементами оформления

Эти элементы оформления можно добавлять в 2 отдельных режимах:

• Для показа только в главном окне: меню Вид –> Оформление.

• Для вывода только на файлах и печать: в компоновщике карты.
